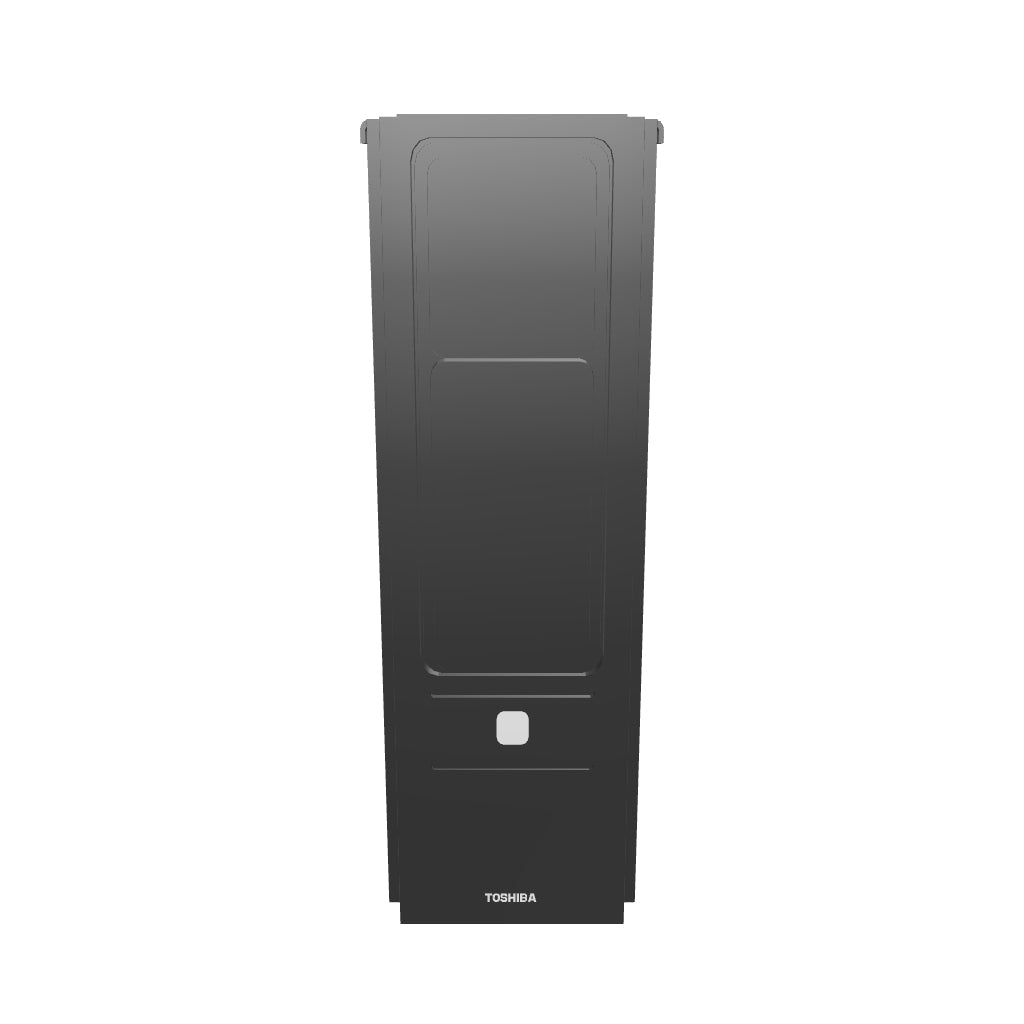

Inverter VFAS3 4220PC
22kW 46,3A 400V 3ph
Più info
EUR1.787,48
IVA esclusa (Reverse Charge UE)
EUR2.180,73
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | VFAS3 |
| SKU | Inverter VFAS3 4220PC |
| Specifiche elettriche |
Potenza: 22.0 kw
Tensione: 380-480v ac trifase
Frequenza: 0.1 - 500 hz
Sovraccarico: 150% per 60s, 200% per 0.5s
|
| Motore e logica |
Controllo: v/f e vettoriale (sensorless)
Risparmio: modalità risparmio energetico pto
Pid: regolatore pid integrato avanzato
|
| Hardware e dotazione |
Filtro emc: integrato ad alte prestazioni
Protezione: grado ip20
Durata: condensatori a lunga vita (10 anni)
Porte com: rs-485 integrata
|
| Sicurezza e ambiente |
Sicurezza sto: integrata di serie (sil2/pl d)
Certificazioni: ce, ul, csa, rohs
Ambiente: operativo fino a 60°c (con derating)
|
| Produttore | Toshiba |
| Peso | 28.0 kg |
🛠 Montaggio Meccanico
- Architettura hardware integra la quasi totalità dei componenti accessori; classi 400v ac (0.4-280 kw) e 200v ac (0.4-55 kw)
- Doppia classe di carico: normal duty (nd, 120% per 60s) e heavy duty (hd, 150% per 120s, coppia di spunto >200% a 0hz)
- Installazione verticale obbligatoria a parete tramite asole a vite posteriori o alloggiamento strutturale nell'armadio
- Modelli ad altissima potenza (160-280 kw) richiedono linea di alimentazione ausiliaria ac indipendente per il blocco ventole se alimentati da bus dc
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Accortezza smart side-by-side: sotto i 40°c interni all'armadio, supporta installazione affiancata a contatto continuo (zero-clearance)
💻 Configurazione Software
- Software: toshiba pcm002z
- Connessione hardware: pannello lcd avanzato frontale con porta usb, collegamento diretto via cavo usb standard senza moduli hardware aggiuntivi
- Diagnostica smart via qr code: in caso di trip, il display genera un qr code che rimanda alla sezione del manuale con cause e soluzioni
- Orologio real-time (rtc) integrato con batteria per lo storico eventi
- Autotuning motore: digitare dati nominali (potenza, frequenza, giri/min, tensione, corrente), selezionare algoritmo vettoriale, abilitare mappatura statica o dinamica
⚡ Sicurezza e Cablaggio
- Circuiteria hardware sto certificata sil3 (iec 61800-5-2)
- Prima di intervenire sulle morsettiere di potenza trifase, sezionare l'alimentazione generale e attendere almeno 15 minuti
- Verificare con multimetro l'assenza di tensione residua pericolosa sui condensatori del bus dc
- Cavi schermati per la potenza del motore, distanziati dai cavi dei segnali analogici/digitali
📝 Note Extra
Filtro emc c2/c3 integrato (iec61800-3), consente cavi motore schermati fino a 150 metri. Reattanza dc integrata di serie. Doppia porta ethernet nativa con switch incorporato (modbus tcp, ethernet/ip). Porta rs-485 seriale aggiuntiva. Logica plc integrata "my function" con 14 terminali di ingresso logici.
Come si configura la rampa di decelerazione per evitare il blocco per sovratensione quando si arresta una pompa da ventidue chilowatt ad alta inerzia?
Si aumenta il tempo nel parametro dec e si attiva la protezione da sovratensione nel parametro f trecento cinque.
Quale parametro permette di regolare la frequenza portante pwm para ridurre le risonanze acustiche del motore senza surriscaldare i moduli?
Si modifica il valore espresso in chilohertz nel parametro cf monitorando la stabilità termica del dispositivo.
Come si configura l'ingresso analogico rrai per accettare un trasmettitore di pressione con segnale a quattro venti milliampere?
Si imposta il parametro fmod a due e si posiziona il relativo commutatore hardware sulla scheda di controllo.
Qual è la corretta procedura software per eseguire l'autotuning dei parametri del motore asincrono senza scollegare il giunto meccanico?
Si inserisce il valore due nel parametro au tre avviando la procedura di identificazione statica automatica a rotore fermo.
Come si programma l'uscita a relè ro1 per segnalare lo stato di marcia effettiva del motore all'automazione del quadro esterno?
Si configura il parametro f cento trenta impostando il codice numerico corrispondente alla segnalazione di inverter in esecuzione logica.
Quale parametro determina il comportamento del dispositivo nel caso si verifichi la perdita completa del segnale di riferimento analogico?
Si imposta la logica di sicurezza nel parametro f seicento trenta definendo l'arresto o il mantenimento dell'ultima frequenza.
Come si configura la funzione multibanda per saltare le frequenze critiche che innescano forti vibrazioni sulla struttura meccanica della macchina?
Si definiscono i limiti di frequenza e la larghezza della banda vietata all'interno dei parametri del gruppo f duecento.
Quale registro modbus memorizza il contatore dell'energia elettrica consumata espressa in chilovattora per scopi di analisi dei consumi energetici?
Il valore cumulativo è archiviato continuamente nei registri del gruppo f settecento ed è accessibile in sola lettura tramite seriale.
Come si imposta un livello di boost di coppia manuale alla partenza per vincere l'attrito statico iniziale di un carico pesante?
Si aumenta la percentuale di tensione a frequenza zero intervenendo direttamente sul parametro di compensazione ub.
Quale bit del parametro di blocco del pannello operatore impedisce manomissioni lasciando attivo solo il pulsante di arresto di emergenza?
Si inserisce il codice di protezione nel parametro f settecento per vincolare l'accesso ai menu della tastiera frontale.
