Inverter VFAS3 4750PC
eBay 300+ recensioni

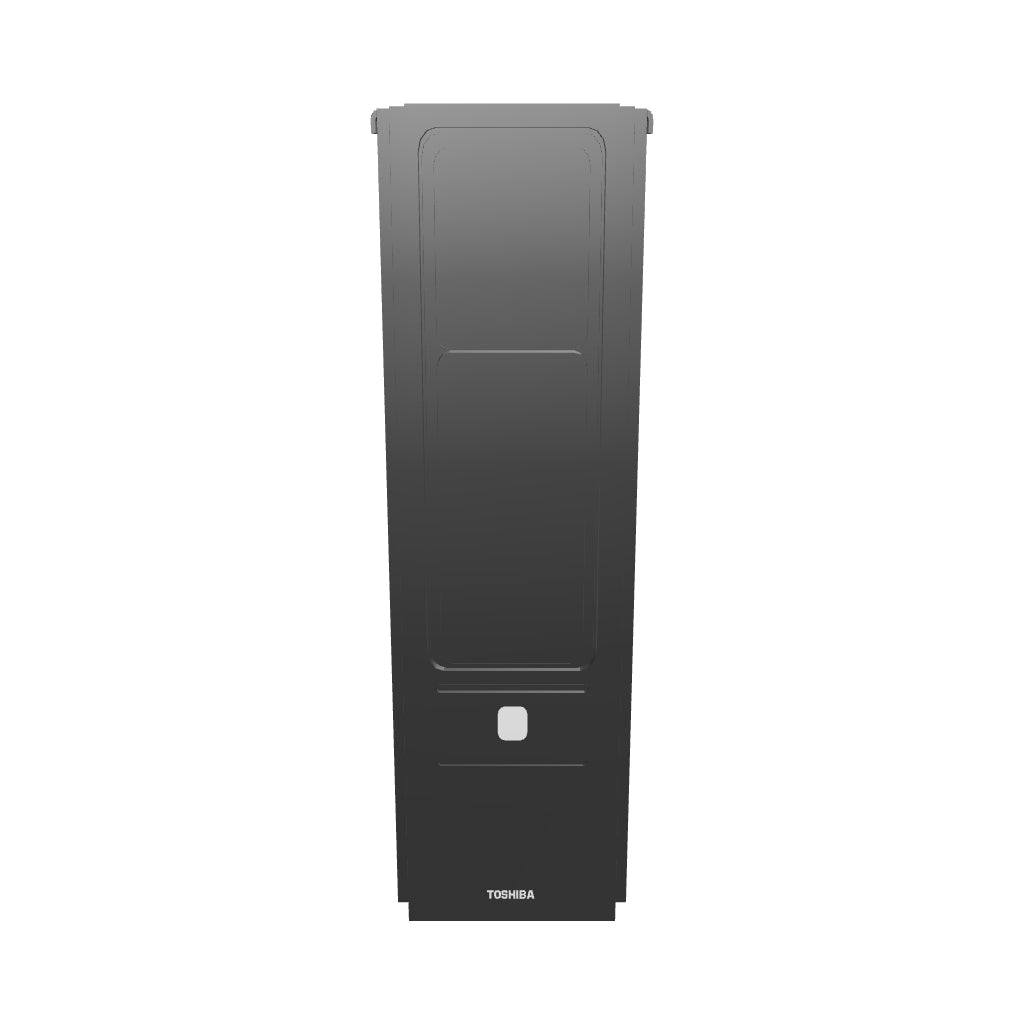

Inverter VFAS3 4750PC
Toshiba

Inverter VFAS3 4750PC

90 kW 180A 400V 3ph Più info

INCLUSO COL PRODOTTO

VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
senza iva
5.024,84
con iva
6.130 ,30
Disponibile a magazzino
Consegna stimata...
Spedizione:
Aggiungi al carrello
PERCHÉ SCEGLIERE QUESTA SERIE
Controllo vettoriale ad anello chiuso
Precisione superiore e coppia elevata anche a basse velocità.
STO SIL3 integrato
Massima sicurezza macchina senza costi di cablaggio extra.
Multi-protocollo nativo
Pronto per l'Industria 4.0.
Algoritmi anti-vibrazione
Controllo avanzato con soppressione risonanze meccaniche.
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
SerieVFAS3
SKUInverter VFAS3 4750PC
Caratteristiche
Potenza motore 75 kw Tensione 400v trifase Doppia porta ethernet modbus tcp integrata Funzioni safe torque off Slot per schede di espansione bus aggiuntive (profinet, ethercat, canopen)
Tipo di montaggioParete / piastra verticale
Dimensioni (l*a*p mm)265 x 908 x 313 mm
Peso59,5 kg

🛠 Montaggio Meccanico

  • Architettura hardware integra la quasi totalità dei componenti accessori; classi 400v ac (0.4-280 kw) e 200v ac (0.4-55 kw)
  • Doppia classe di carico: normal duty (nd, 120% per 60s) e heavy duty (hd, 150% per 120s, coppia di spunto >200% a 0hz)
  • Installazione verticale obbligatoria a parete tramite asole a vite posteriori o alloggiamento strutturale nell'armadio
  • Modelli ad altissima potenza (160-280 kw) richiedono linea di alimentazione ausiliaria ac indipendente per il blocco ventole se alimentati da bus dc
  • Spazio di rispetto: almeno 100 mm sopra e sotto
  • Accortezza smart side-by-side: sotto i 40°c interni all'armadio, supporta installazione affiancata a contatto continuo (zero-clearance)

💻 Configurazione Software

  • Software: toshiba pcm002z
  • Connessione hardware: pannello lcd avanzato frontale con porta usb, collegamento diretto via cavo usb standard senza moduli hardware aggiuntivi
  • Diagnostica smart via qr code: in caso di trip, il display genera un qr code che rimanda alla sezione del manuale con cause e soluzioni
  • Orologio real-time (rtc) integrato con batteria per lo storico eventi
  • Autotuning motore: digitare dati nominali (potenza, frequenza, giri/min, tensione, corrente), selezionare algoritmo vettoriale, abilitare mappatura statica o dinamica

⚡ Sicurezza e Cablaggio

  • Circuiteria hardware sto certificata sil3 (iec 61800-5-2)
  • Prima di intervenire sulle morsettiere di potenza trifase, sezionare l'alimentazione generale e attendere almeno 15 minuti
  • Verificare con multimetro l'assenza di tensione residua pericolosa sui condensatori del bus dc
  • Cavi schermati per la potenza del motore, distanziati dai cavi dei segnali analogici/digitali

📝 Note Extra

Filtro emc c2/c3 integrato (iec61800-3), consente cavi motore schermati fino a 150 metri. Reattanza dc integrata di serie. Doppia porta ethernet nativa con switch incorporato (modbus tcp, ethernet/ip). Porta rs-485 seriale aggiuntiva. Logica plc integrata "my function" con 14 terminali di ingresso logici.

Come si configura la funzione di prevenzione dello stallo per sovratensione aumentandola rampa di decelerazione in modo del tutto autonomo? +

Si abilita il controllo automatico del bus continuo impostando il parametro f trecento cinque per evitare blocchi op.

Quale parametro controlla la riduzione automatica della frequenza portante pwm all'aumentare delle sollecitazioni termiche nel quadro? +

La funzione è attiva di fabbrica per salvaguardare gli igbt e i dati termici sono monitorabili all'interno del menu di stato.

Come si configura la banda morta attorno allo zero per evitare avviamenti indesiderati causati da disturbi sull'ingresso analogico vi? +

Si regolano i parametri di offset minimo e di pendenza nel gruppo f duecento definendo la soglia minima di marcia.

Qual è il metodo per verificare lo stato di salute dei diodi del ponte raddrizzatore di ingresso utilizzando un comune multimetro? +

A inverter spento e scarico si misura la caduta di tensione diretta tra i morsetti r s t e i poli del bus continuo.

Come si programma un ingresso digitale multifunzione per forzare il motore a girare alla minima frequenza prestabilita in modalità jog? +

Si assegna il codice di marcia a impulsi jog a un ingresso della morsettiera tramite i parametri della serie f cento.

Quale registro speciale contiene l'indicazione del valore efficace della tensione alternata trifase applicata ai morsetti del motore? +

Il valore istantaneo espresso in volt è leggibile in tempo reale scorrendo le variabili di sola lettura sul pannello lcd.

Come si isola un problema di interferenza elettromagnetica che causa il reset spontaneo della logica interna dell'azionamento nel quadro? +

Bisogna assicurare la corretta connessione della calza del cavo motore schermato al morsetto di terra principale del telaio.

Quale parametro determina il tempo di ritardo prima del riarmo automatico di un guasto causato da una fluttuazione della rete elettrica? +

Si configura il tempo espresso in secondi nel parametro f trecento tre definendo il numero massimo di tentativi consentiti.

Come si configura la funzione di risparmio energetico intelligente specifica per applicazioni su grosse pompe e ventilatori centrifughi? +

Si seleziona il profilo v f corrispondente alla coppia quadratica modificando il valore del parametro pt a uno.

Quale combinazione di tasti permette di commutare rapidamente il controllo del comando di marcia dal pannello locale alla morsettiera remota? +

Si configura la funzione del tasto easy modificando il valore del parametro f settecento trenta selezionando lo scambio di controllo.

RICHIEDI QUOTAZIONE

CONFRONTO TECNICO AVANZATO

GUIDA ALL'INSTALLAZIONE — INVERTER GD28-022G-4

Installazione e sicurezza: montaggio verticale obbligatorio per garantire la corretta dissipazione termica (lasciare spazio libero sopra e sotto). Utilizzare cavi schermati per il collegamento al motore e separare rigorosamente i cavi di potenza da quelli di segnale per minimizzare le interferenze EMI. Verificare sempre l'adeguatezza della messa a terra.

⚠️ Attenzione: attendere almeno 5 minuti dopo lo spegnimento prima di intervenire sui morsetti di potenza; i condensatori del bus DC mantengono cariche residue pericolose.
