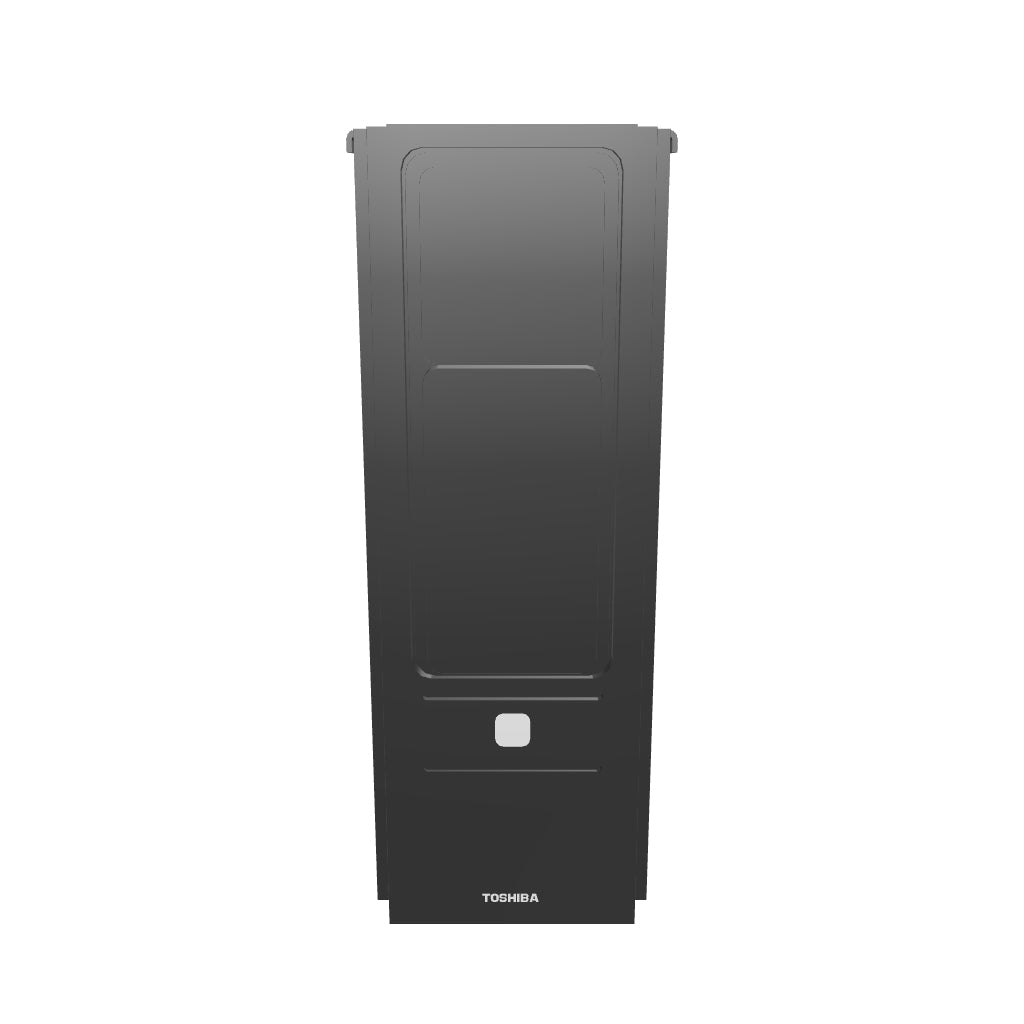

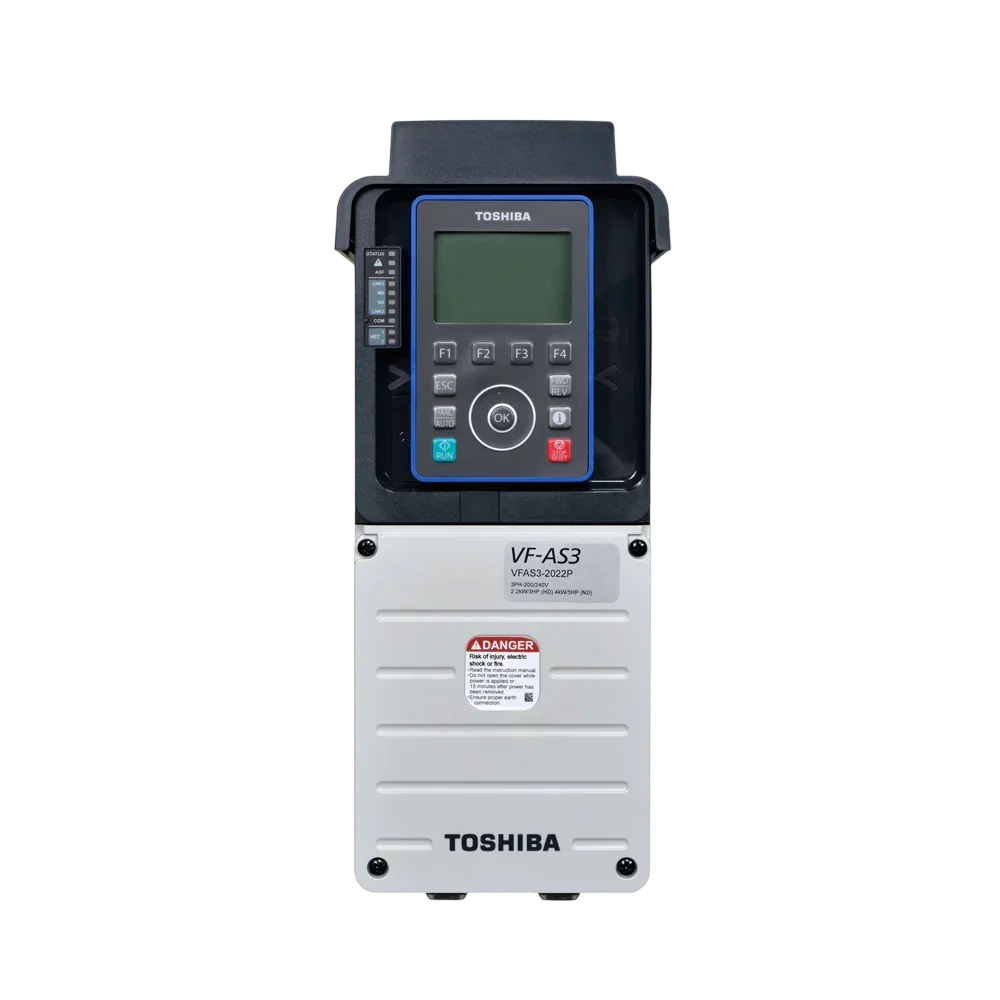

Inverter VFAS3 4132KPC
160 kW 320A 400V 3ph
Più info
EUR5.901,64
IVA esclusa (Reverse Charge UE)
EUR7.200,00
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | VFAS3 |
| SKU | Inverter VFAS3 4132KPC |
| Specifiche elettriche |
Tensione: 380-480v ac trifase
Frequenza: 0.1 - 500 hz
Sovraccarico: 150% per 60s, 200% per 0.5s
|
| Motore e logica |
Controllo: v/f e vettoriale (sensorless)
Risparmio: modalità risparmio energetico pto
Pid: regolatore pid integrato avanzato
|
| Hardware e dotazione |
Filtro emc: integrato ad alte prestazioni
Protezione: grado ip20
Durata: condensatori a lunga vita (10 anni)
Porte com: rs-485 integrata
|
| Sicurezza e ambiente |
Sicurezza sto: integrata di serie (sil2/pl d)
Certificazioni: ce, ul, csa, rohs
Ambiente: operativo fino a 60°c (con derating)
|
| Produttore | Toshiba |
| Peso | 82.0 kg |
🛠 Montaggio Meccanico
- Architettura hardware integra la quasi totalità dei componenti accessori; classi 400v ac (0.4-280 kw) e 200v ac (0.4-55 kw)
- Doppia classe di carico: normal duty (nd, 120% per 60s) e heavy duty (hd, 150% per 120s, coppia di spunto >200% a 0hz)
- Installazione verticale obbligatoria a parete tramite asole a vite posteriori o alloggiamento strutturale nell'armadio
- Modelli ad altissima potenza (160-280 kw) richiedono linea di alimentazione ausiliaria ac indipendente per il blocco ventole se alimentati da bus dc
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Accortezza smart side-by-side: sotto i 40°c interni all'armadio, supporta installazione affiancata a contatto continuo (zero-clearance)
💻 Configurazione Software
- Software: toshiba pcm002z
- Connessione hardware: pannello lcd avanzato frontale con porta usb, collegamento diretto via cavo usb standard senza moduli hardware aggiuntivi
- Diagnostica smart via qr code: in caso di trip, il display genera un qr code che rimanda alla sezione del manuale con cause e soluzioni
- Orologio real-time (rtc) integrato con batteria per lo storico eventi
- Autotuning motore: digitare dati nominali (potenza, frequenza, giri/min, tensione, corrente), selezionare algoritmo vettoriale, abilitare mappatura statica o dinamica
⚡ Sicurezza e Cablaggio
- Circuiteria hardware sto certificata sil3 (iec 61800-5-2)
- Prima di intervenire sulle morsettiere di potenza trifase, sezionare l'alimentazione generale e attendere almeno 15 minuti
- Verificare con multimetro l'assenza di tensione residua pericolosa sui condensatori del bus dc
- Cavi schermati per la potenza del motore, distanziati dai cavi dei segnali analogici/digitali
📝 Note Extra
Filtro emc c2/c3 integrato (iec61800-3), consente cavi motore schermati fino a 150 metri. Reattanza dc integrata di serie. Doppia porta ethernet nativa con switch incorporato (modbus tcp, ethernet/ip). Porta rs-485 seriale aggiuntiva. Logica plc integrata "my function" con 14 terminali di ingresso logici.
Come si configura l'interfaccia ethernet ip integrata in questa cpu avanzata da cento trentadue chilowatt per l'integrazione di fabbrica?
Si accede alla sezione dei parametri di rete tramite l'ampio display lcd immettendo l'ip statico e registrando i tag di i o.
Quale codice sul display grafico segnala la necessità di manutenzione preventiva per esaurimento dei cicli dei condensatori interni?
Il sistema attiva l'allarme di preavviso usura ed è possibile consultare i dati di aspettativa residua nel menu di manutenzione avanzata.
Come si esegue la sintonizzazione automatica ad anello chiuso se viene installata la scheda di espansione encoder nello slot dedicato?
Si seleziona la modalità di controllo nel parametro pt impostando il vettoriale a circuito chiuso e si inseriscono i dati in f sei cento.
Qual è la corretta procedura per mappare la funzione di arresto sicuro sto conforme ai requisiti sil tre sulla morsettiera di controllo?
Si cabla il circuito a doppio canale eliminando i ponticelli sui terminali st+ e st- interfacciandoli al modulo di sicurezza.
Come si programma la logica di controllo integrata logic-line per creare una sequenza di funzionamento macchina senza un plc esterno?
Si utilizza il software di programmazione dedicato toshiba trasferendo il diagramma a blocchi direttamente nella memoria flash.
Quale parametro gestisce la limitazione dinamica della coppia per proteggere i giunti di trasmissione meccanica durante la fase di avvio?
Si definisce il limite percentuale di coppia massima modificando il valore all'interno del parametro f quattrocento nel menu.
Come si riduce l'impatto delle correnti parassite ad alta frequenza che corrono nei cuscinetti del grosso motore elettrico collegato?
Si imposta la modulazione pwm avanzata riducendo il clock o si introduce un filtro sinusoidale di linea per bloccare le armoniche.
Quale registro della mappa di comunicazione permette di monitorare la potenza attiva istantanea espressa in chilowatt in tempo reale?
Il valore è mappato all'indirizzo esadecimale fa zero sei ed è leggibile continuamente tramite protocollo modbus tcp di linea.
Come si configura la funzione di riavvio automatico con cattura al volo per carichi centrifugi caratterizzati da grandissima inerzia?
Si abilita il tracciamento della velocità nel parametro f trecento uno impostando la scansione automatica della frequenza residua.
Quale spessore minimo della lamiera dell'armadio elettrico è richiesto per garantire il fissaggio sicuro dello chassis di questa taglia?
I supporti di montaggio richiedono piastre di fissaggio robuste con spessore non inferiore a due millimetri per sostenere il peso.
