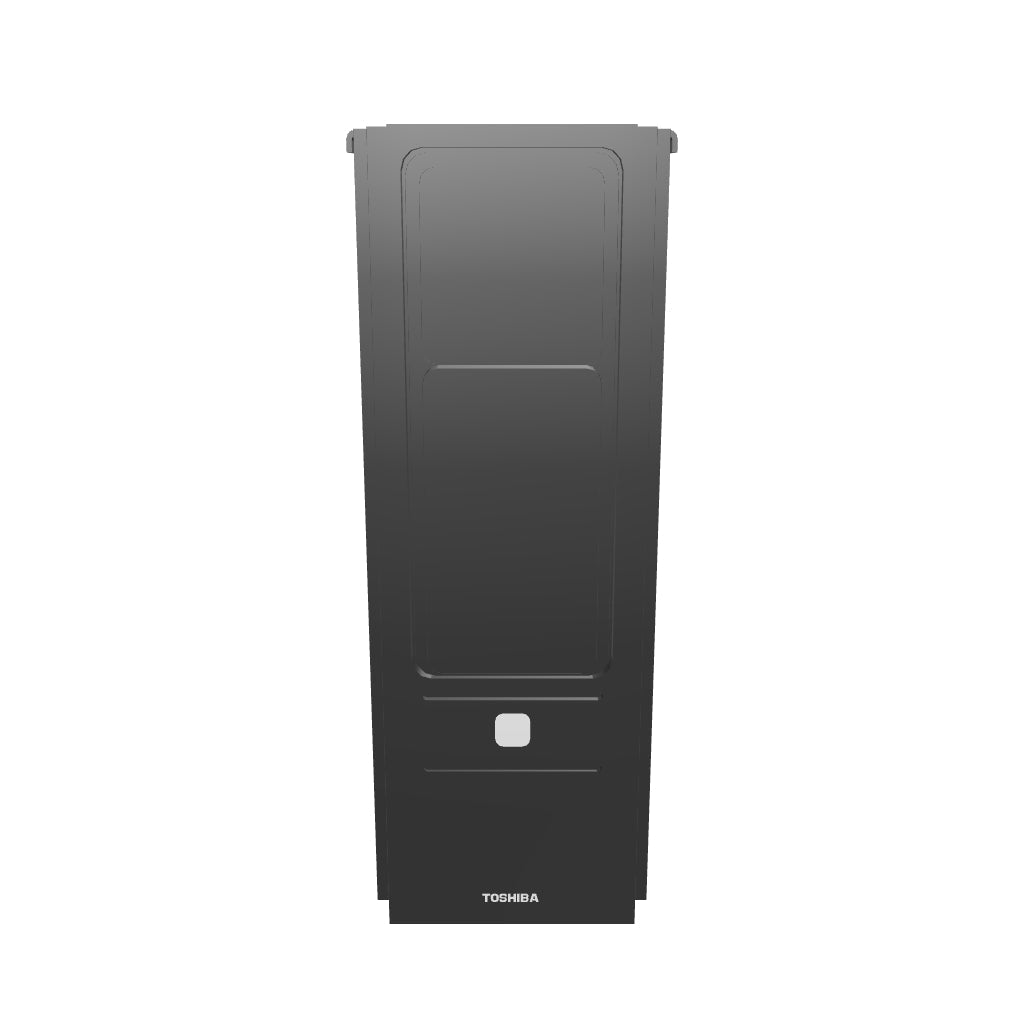

Inverter VFAS3 4110KPC
132 kW 260A 400V 3ph
Più info
INCLUSO COL PRODOTTO
VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
senza iva
€6.000,00
con iva
€
7.320
,00
Disponibile a magazzino
Consegna stimata...
Spedizione: …
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | VFAS3 |
| SKU | Inverter VFAS3 4110KPC |
| Caratteristiche | › Potenza motore 110 kw› Tensione 400v trifase› Doppia porta ethernet modbus tcp integrata› Reattanza dc integrata› Orologio in tempo reale (rtc) di serie› Funzioni di sicurezza incorporate› Controllo vettoriale sensorless e closed loop |
| Tipo di montaggio | Parete / piastra verticale |
| Dimensioni (l*a*p mm) | 300 x 850 x 383 mm |
| Peso | 82 kg |
🛠 Montaggio Meccanico
- Architettura hardware integra la quasi totalità dei componenti accessori; classi 400v ac (0.4-280 kw) e 200v ac (0.4-55 kw)
- Doppia classe di carico: normal duty (nd, 120% per 60s) e heavy duty (hd, 150% per 120s, coppia di spunto >200% a 0hz)
- Installazione verticale obbligatoria a parete tramite asole a vite posteriori o alloggiamento strutturale nell'armadio
- Modelli ad altissima potenza (160-280 kw) richiedono linea di alimentazione ausiliaria ac indipendente per il blocco ventole se alimentati da bus dc
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Accortezza smart side-by-side: sotto i 40°c interni all'armadio, supporta installazione affiancata a contatto continuo (zero-clearance)
💻 Configurazione Software
- Software: toshiba pcm002z
- Connessione hardware: pannello lcd avanzato frontale con porta usb, collegamento diretto via cavo usb standard senza moduli hardware aggiuntivi
- Diagnostica smart via qr code: in caso di trip, il display genera un qr code che rimanda alla sezione del manuale con cause e soluzioni
- Orologio real-time (rtc) integrato con batteria per lo storico eventi
- Autotuning motore: digitare dati nominali (potenza, frequenza, giri/min, tensione, corrente), selezionare algoritmo vettoriale, abilitare mappatura statica o dinamica
⚡ Sicurezza e Cablaggio
- Circuiteria hardware sto certificata sil3 (iec 61800-5-2)
- Prima di intervenire sulle morsettiere di potenza trifase, sezionare l'alimentazione generale e attendere almeno 15 minuti
- Verificare con multimetro l'assenza di tensione residua pericolosa sui condensatori del bus dc
- Cavi schermati per la potenza del motore, distanziati dai cavi dei segnali analogici/digitali
📝 Note Extra
Filtro emc c2/c3 integrato (iec61800-3), consente cavi motore schermati fino a 150 metri. Reattanza dc integrata di serie. Doppia porta ethernet nativa con switch incorporato (modbus tcp, ethernet/ip). Porta rs-485 seriale aggiuntiva. Logica plc integrata "my function" con 14 terminali di ingresso logici.
Come si sceglie la configurazione ottimale tra coppia costante heavy duty e coppia variabile normal duty per questo inverter da cento dieci chilowatt?
Si interviene sul parametro di selezione del profilo di carico modificando il codice per allineare la corrente nominale alle pompe.
Quale parametro determina il tempo di intervento della protezione termica elettronica in base alla presenza di una servoventilazione esterna?
Si modifica la caratteristica della protezione termica nel parametro tlm per adattare il calcolo software ai bassi giri del motore.
Come si configura l'uscita analogica in corrente a quattro venti milliampere per mappare esclusivamente la coppia stimata erogata?
Si seleziona il canale fm impostando il codice di funzione della coppia e calibrando il valore di fondo scala percentuale.
Qual è il limite minimo del valore ohmico consentito per il banco di resistenze di frenatura esterna collegabile a questa taglia?
La resistenza complessiva non deve mai scendere sotto la soglia di sicurezza specificata nei dati hardware del manuale tecnico toshiba.
Come si programma un ingresso digitale multifunzione per commutare istantaneamente il riferimento di velocità da rete a potenziometro locale?
Si assegna il codice di scambio sorgente frequenza a un ingresso della morsettiera tramite il gruppo di parametri f cento.
Quale registro speciale memorizza lo storico degli ultimi dieci allarmi intervenuti riportando anche la frequenza e la corrente al blocco?
I dettagli della diagnostica avanzata sono memorizzati in modo progressivo all'interno del buffer consultabile dal pannello lcd grafico.
Come si elimina il fenomeno della risonanza acustica modificando i parametri della frequenza di commutazione pwm dell'inverter?
Si incrementa il valore all'interno del parametro cf monitorando la temperatura del modulo tramite i sensori interni di bordo.
Quale specifica di rivestimento protettivo assicura l'integrità dei circuiti elettronici in ambienti industriali con fumi chimici aggressivi?
Le schede elettroniche della serie vfas3 sono trattate di fabbrica con una verniciatura conforme alla specifica di classe tre c tre.
Come si configura il controllore pid di processo integrato per stabilizzare la portata di un fluido agendo sulla logica diretta?
Si abilitano i parametri della sezione pid inserendo il valore del setpoint la retroazione analogica e le costanti di tempo.
Quale bit del sistema permette di bloccare l'accesso alla scrittura dei registri tramite una password numerica personalizzata di sicurezza?
Si inserisce la chiave segreta nel parametro f settecento per inibire qualsiasi variazione non autorizzata da parte del personale.
