Inverter GD20-030G-4-EU
30kW 60A 400V 3ph
Più info
INCLUSO COL PRODOTTO
VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
senza iva
€904,53
con iva
€
1.103
,53
Disponibile a magazzino
Consegna stimata...
Spedizione: …

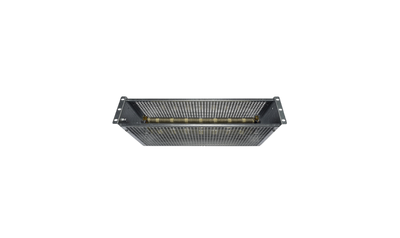

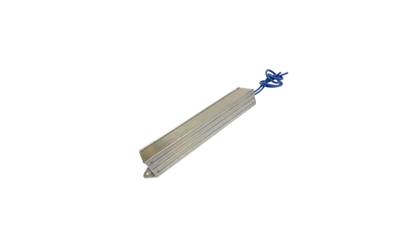

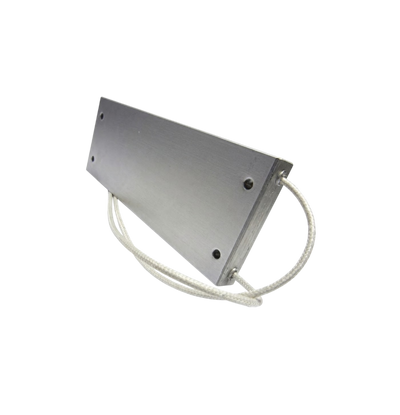

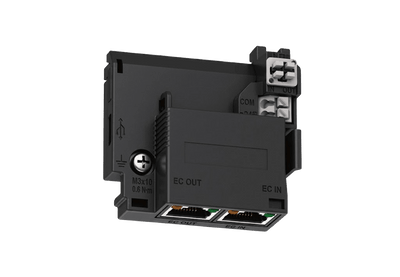

Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | GD20 |
| SKU | Inverter INVT GD20-030G-4-EU |
| Caratteristiche | › Potenza 30 kw› Alimentazione 400v trifase› Filtro emc c3 integrato di serie› Funzione sto di blocco› Chopper di frenatura integrato di serie› Reattanza dc inclusa› Regolatore pid interno strutturato |
| Tipo di montaggio | Parete / piastra quadro |
| Dimensioni (l*a*p mm) | 250 x 400 x 202 mm |
| Peso | 17 kg |
🛠 Montaggio Meccanico
- Classi di alimentazione: monofase 220v s2 (0.4-2.2 kw), trifase 220v (0.4-7.5 kw), trifase 400v (0.75-110 kw)
- Taglie piccole (≤2.2 kw mono e trifase 400v): montaggio nativo su guida din 35 mm o fissaggio a parete tramite asole
- Taglie medie/grandi (≥4 kw trifase 400v): non supportano guida din, vanno tassellate alla piastra tramite 4 viti; supportano anche installazione flangiata passante
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Accortezza smart side-by-side: conformazione stretta a libro consente installazione affiancata continua senza intercapedini (zero-clearance)
💻 Configurazione Software
- Software: invt workshop
- Connessione: porta seriale integrata frontale (modbus), convertitore hardware usb-rs485
- Autotuning motore (gruppo p02): p02.15=1 statico (carico non scollegabile), p02.15=2 dinamico (albero libero, ideale per sollevamento)
- Parametri da tastiera: p00.00 (0=svc, 2=v/f scalare), p00.01 (sorgente comando marcia), p00.06 (sorgente frequenza), p00.11/p00.12 (rampe)
⚡ Sicurezza e Cablaggio
- Doppia circuiteria hardware sto certificata sil3 (o sil2 secondo lotto)
- Prima di cablare r/s/t e u/v/w, togliere l'alimentazione generale e attendere almeno 5 minuti
- Verificare con tester che la tensione residua sul bus dc sia sotto i 36v
- Collegare la messa a terra dello chassis; usare solo cavi schermati per la potenza del motore
📝 Note Extra
Chopper integrato fino a 37 kw. Filtro emc integrato da 4 kw in su (classe c3); sotto i 2.2 kw filtro gestibile con modulo add-on esterno. Reattore dc integrato da 18.5 kw in su. Morsettiera: 5 ingressi digitali (s1-s5, s5 alta velocità 50khz), 2 ingressi analogici ai1/ai2, uscite analogiche ao1(/ao2 sopra 2.2 kw), uscita relè (doppio ro1/ro2 sopra 2.2 kw), porta rs485 nativa modbus rtu.
Come si configura l'inverter da trenta chilowatt per funzionare correttamente con una frequenza di base impostata a sessanta hertz di targa?
Si modificano i parametri nominali del motore nel gruppo p02 adattando la frequenza di base e la velocità di targa.
Quale parametro stabilisce il limite massimo di frequenza di uscita raggiungibile tramite il comando impartito da potenziometro esterno alla morsettiera?
Il limite superiore della regolazione viene determinato impostando il valore in hertz nel parametro p00 zero tre del menu.
Come si programma l'arresto del motore per inerzia escludendo completamente l'intervento della rampa di decelerazione attiva al comando di stop?
Si imposta la modalità di stop all'interno del parametro p01 zero otto selezionando il codice di arresto libero del carico.
Qual è la massima lunghezza del cavo motore schermato raccomandata per questa taglia senza l'impiego di induttanze di uscita nel quadro?
La lunghezza non deve superare i cinquanta metri oltre i quali è indispensabile installare un filtro reattivo per le correnti parassite.
Come si configura la protezione contro il blocco del rotore del motore durante la fase di marcia a regime costante della macchina utensile?
Si definisce la soglia di corrente e il tempo di intervento della protezione da stallo nel gruppo di parametri p08.
Quale registro della mappa di comunicazione modbus rtu permette di forzare lo stato delle uscite a relè da un controllore master esterno?
La scrittura dello stato logico delle uscite è consentita inviando il pacchetto dati all'indirizzo esadecimale duemila un hertz.
Come si risolve il problema della corrente di dispersione elevata che fa intervenire l'interruttore differenziale inserito a monte della linea?
Si值 riduce la frequenza portante pwm nel parametro p00 un hertz quattro o si installa un differenziale specifico per azionamenti di tipo b.
Quale parametro definisce l'indirizzo di stazione del dispositivo quando inserito all'interno di una rete seriale multipunto rs quattrocento ottantacinque?
Si agisce sul parametro p14 zero zero immettendo il numero del nodo e si definisce la parità nel registro p14 zero un hertz.
Come si configura la funzione di pre magnetizzazione del motore asincrono per garantire uno spunto vigoroso all'avviamento della rampa lineare?
Si abilitano i parametri di pre eccitazione nel gruppo p01 definendo la percentuale di corrente e il tempo di attesa iniziale.
Quale codice di allarme avvisa che l'inverter sta lavorando stabilmente in una condizione di continuo limite di tensione sul bus continuo?
Il display mostra l'avviso di stallo per sovratensione e lo stato è monitorabile verificando i bit all'interno del gruppo p17.
