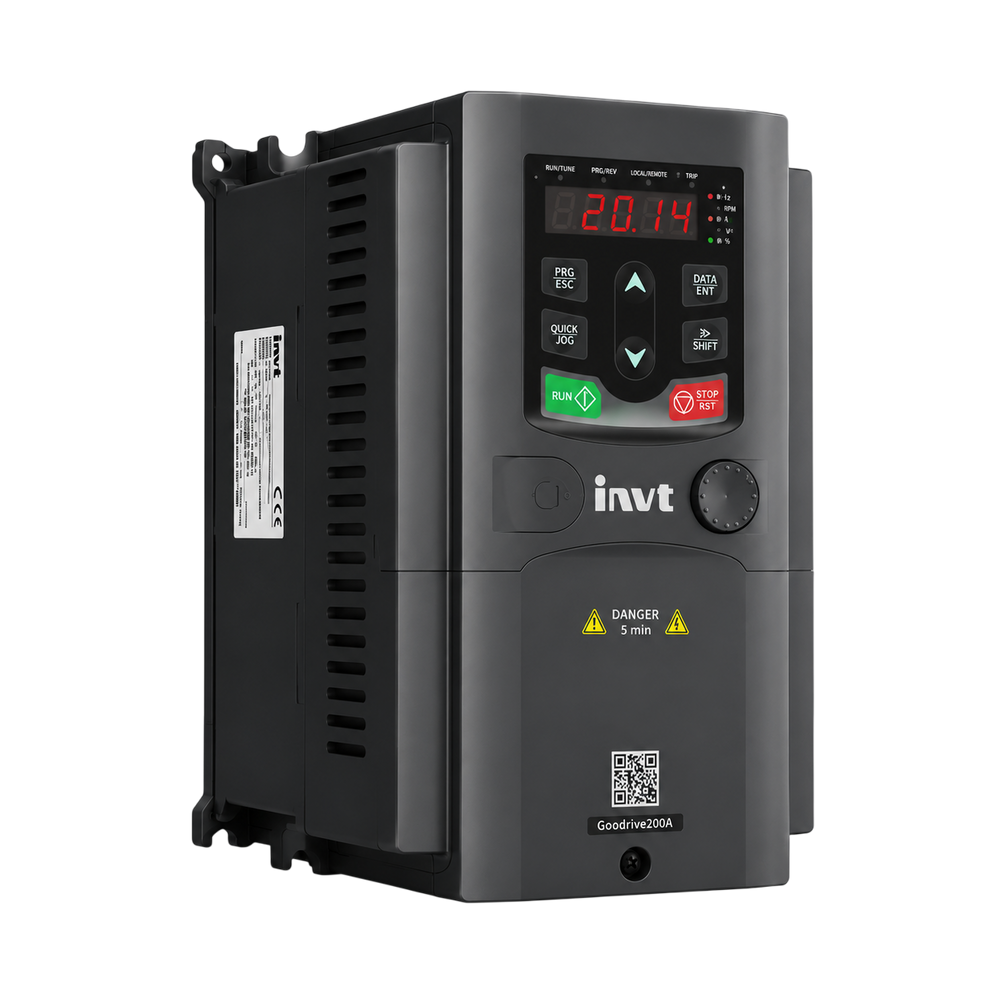

Inverter INVT GD200A-5R5G/7R5P-S24
Inverter INVT GD200A-5R5G/7R5P-S24
INVT
4,9
+300 recensioni Ebay

Inverter GD200A-5R5G/7R5P-S24

5,5 kW 14A 400V 3PH Più info

EUR647,54
IVA esclusa (Reverse Charge UE)
EUR790,00
IVA inclusa
Aggiungi al carrello
Disponibile
Consegna tra il
Consegna stimata...
DHL
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
In 24 ore ottieni:
Verifica compatibilità Consulenza completa Miglior prezzo garantito
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
Accessori compatibili
Specifiche tecniche
Guida installazione
SerieGD200A
SKUInverter INVT GD200A-5R5G/7R5P-S24
Specifiche elettriche
Tensione: 220v ac monofase/trifase Frequenza: 0–400 hz Sovraccarico: 150% per 60s (g) / 120% per 60s (p)
Motore e controllo
Controllo: v/f e vettoriale (svc) Coppia: 150% a 0.5 hz (svc) Frenatura: chopper integrato (fino a 30kw) Reattanza dc: integrata modelli >= 30kw
Hardware e dotazione
Filtro emc: integrato (escludibile) Protezione: grado ip20 Tastierino: estraibile a led integrato Copia parametri: supportata tramite tastierino opzionale
Sicurezza e certificazioni
Sicurezza sto: non presente Certificazioni: marcatura ce, rohs Cortocircuito: protezione elettronica integrata in uscita
MontaggioParete / piastra verticale o flangia
ProduttoreINVT
Peso4.0 kg

1. Montaggio Meccanico

L'unità deve essere fissata rigorosamente in posizione verticale su una superficie piana e non infiammabile (come una piastra metallica del quadro elettrico). Per garantire una corretta dissipazione termica indotta dalla ventola di raffreddamento, assicurarsi di mantenere uno spazio libero minimo di 100 mm sopra e sotto l'inverter e di 100 mm sui lati rispetto ad altri componenti o pareti del quadro.

2. Sicurezza e Cablaggio

  • Alimentazione di rete: Collegare la linea trifase d'ingresso (380-440V) esclusivamente ai morsetti R, S, T. Non collegare mai la linea ai morsetti di uscita per evitare la distruzione immediata del circuito d'inversione.
  • Collegamento Motore: Collegare il motore asincrono trifase ai morsetti U, V, W. Invertendo l'ordine di due fasi qualsiasi si modificherà il senso di rotazione iniziale del motore.
  • Messa a Terra (PE): Collegare saldamente a terra il terminale contrassegnato dal simbolo PE prima di alimentare il dispositivo.
  • Resistenza di frenatura: Se necessaria per arresti rapidi, connetterla direttamente sui morsetti dedicati (+ e PB).

3. Configurazione Software

All'accensione, la programmazione di base tramite tastierino richiede la verifica e la taratura dei parametri di targa:

  • P00.01: Selezione del canale di comando (0: Tastierino; 1: Morsettiera esterna; 2: Comunicazione Modbus).
  • P00.03: Frequenza massima di uscita (Default: 50.00 Hz).
  • P02.01 a P02.05: Inserimento dei dati nominali del motore estratti dalla targhetta (Potenza kW, Frequenza Hz, Giri/min, Tensione V, Corrente A).
  • P02.07: Avvio del processo di Autotuning statico o dinamico del motore per ottimizzare l'erogazione vettoriale della coppia.
  • P00.11 / P00.12: Regolazione dei tempi di accelerazione e decelerazione (espressi in secondi).

4. Note Extra

  • Gestione dei Filtri: Se l'inverter viene installato in ambienti industriali con forti disturbi, mantenere abilitato il filtro EMC integrato. Se installato su reti con interruttori differenziali ad alta sensibilità che scattano intempestivamente, è possibile scollegare il jumper J10 per ridurre le correnti di dispersione verso terra.
  • Doppia Classe: Ricordarsi che se si configura l'inverter per muovere una pompa d'acqua (Applicazione P), è possibile spingere la potenza associata fino a 7,5 kW, ma il sovraccarico ammesso sarà limitato al 120% per 60 secondi.

RICHIEDI QUOTAZIONE

e ottieni risposta in 24h massimo.

×
Inviando questo modulo accetti il trattamento dei dati secondo la nostra Informativa sulla Privacy.

CONFRONTO TECNICO AVANZATO

GUIDA ALL'INSTALLAZIONE - INVERTER GD28-022G-4

Installazione e sicurezza: montaggio verticale obbligatorio per garantire la corretta dissipazione termica (lasciare spazio libero sopra e sotto). Utilizzare cavi schermati per il collegamento al motore e separare rigorosamente i cavi di potenza da quelli di segnale per minimizzare le interferenze EMI. Verificare sempre l'adeguatezza della messa a terra.

🔌 Attenzione: attendere almeno 5 minuti dopo lo spegnimento prima di intervenire sui morsetti di potenza; i condensatori del bus DC mantengono cariche residue pericolose.
