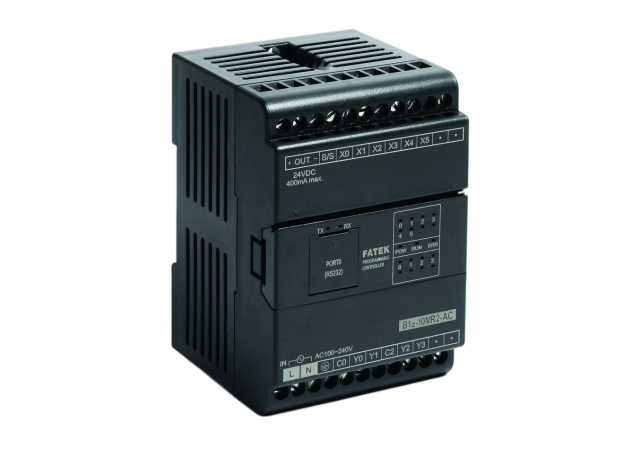

PLC CPU BASE SLIM B1-14MR2
| Serie | B1Z Series Slim |
| SKU | PLC Fatek CPU BASE SLIM B1-14MR2 |
| Ingressi / uscite |
Configurazione: 14 punti i/o integrati
Tipo uscite: a relè
Espandibilità: limitata a moduli sx
|
| Processore e memoria |
Velocità esec.: 0.33 µs per istruzione base
Memoria prog.: 8k words flash
Timers/counters: fino a 512 integrati
|
| Comunicazione |
Porta 0: rs-232 integrata (mini-din)
Espansione com: fino a 5 porte (rs-485, eth)
Protocollo: fatek protocol, modbus rtu/ascii
|
| Meccanica e alimentazione |
Alimentazione: 100-240 vac
Montaggio: guida din 35mm
Certificazioni: marcatura ce
|
| Software | WinProladder (gratuito) |
| Produttore | Fatek |
| Peso | 0.3 kg |
🛠 Montaggio Meccanico
- Struttura ultra-compatta (slim) con possibilità di espansione hardware sul fianco destro tramite bus flat dedicato
- Aggancio rapido posteriore su guida din standard da 35 mm tramite clip di bloccaggio a molla
- In ambienti con vibrazioni continue è obbligatorio estrarre i ganci plastici asolati integrati sul fondo e fissare a piastra tramite viti m4
- Moduli aggiuntivi si innestano esclusivamente sul lato destro; bloccare le due estremità sulla guida din con morsetti terminali metallici di arresto
- Spazio di rispetto: almeno 50 mm sopra e sotto la scocca
- Accortezza smart side-by-side: installazione affiancata continua senza intercapedini laterali con i propri moduli di espansione dedicati
💻 Configurazione Software
- Software: winproladder (portale ufficiale fatek automation)
- Interfaccia: porta 0 frontale (mini-din 4 pin), cavo fatek fb-u2c-mdin21 (usb-mini-din)
- Driver: prolific o ftdi a seconda del chip del cavo
- Connessione: plc > connection setup, parametri standard 9600 bps, 7 data bit, even parity, 1 stop bit
- Vincolo bloccante: la serie b1 non supporta online editing; per trasferire modifiche è obbligatorio mettere il plc in stop
- Lettura dal plc: file > open plc, salvataggio file .pld
- Clonazione rapida: connettere una nuova cpu vuota dello stesso modello, aprire il file .pld e lanciare plc > write (meno di 5 secondi)
- Monitoraggio in linea: f2 per entrare in modalità monitor, rami attivi colorati di verde
⚡ Sicurezza e Cablaggio
- Scollegare sempre l'alimentazione generale prima di intervenire sulle morsettiere a vite
- Uscite a transistor (mj o mt): massima corrente commutabile per punto 0.5a
- Installare diodi di ricircolo (es. 1n4007) in parallelo a ogni carico induttivo esterno in dc
📝 Note Extra
Limite: massimo 64 punti i/o totali (nativi + espansioni). Espansioni analogiche impegnano la porta 1; comunicazioni seriali aggiuntive vanno su porta 2. Nessuna ritenzione hardware (latch) sulle uscite y0-y255. Indirizzi: x0-x63/y0-y63, m0-m1999 volatili, m2000-m7999 ritentivi.
Come si distribuiscono gli otto ingressi e le sei uscite a relè di questa cpu compatta per ottimizzare il cablaggio nel quadro? +
Quale parametro software controlla il filtro digitale applicato ai primi quattro ingressi della morsettiera per eliminare i rimbalzi elettrici? +
Come si configura la porta di comunicazione zero per operare con il formato dati a sette bit parità pari e due bit di stop? +
Qual è la corretta procedura per mappare i registri di un modulo analogico di espansione collegato sulla destra del bus? +
In quale modo si programma una routine di riavvio controllato se la tensione scende temporaneamente sotto la soglia minima di funzionamento? +
Quale registro di sistema contiene il valore cumulativo delle ore di funzionamento totali del controllore dal primo avvio assoluto? +
Come si proteggono i contatti dei piccoli relè di uscita integrati dal logorio causato dalla commutazione di bobine induttive? +
Quale istruzione permette di cercare un determinato valore numerico all'interno di un blocco di registri consecutivi memorizzati nella sram? +
Come si configura l'orologio in tempo reale opzionale per gestire i cambi automatici del calendario tra anno solare e bisestile? +
Quale flag software indica che la memoria flash interna ha completato con successo la scrittura dei dati utente in background? +
