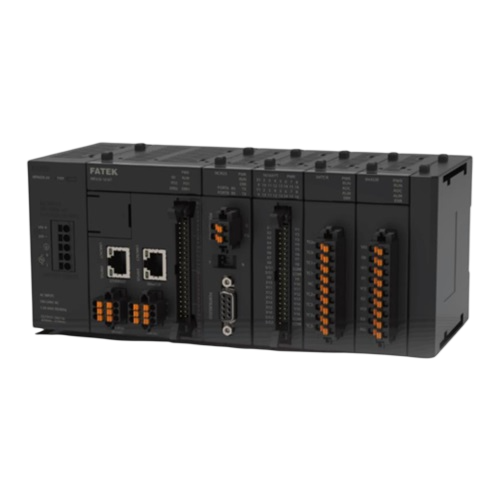

PLC CPU MQ2M3-1616J
16 IN 16 OUT PNP
Più info
EUR221,20
IVA esclusa (Reverse Charge UE)
EUR269,86
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | FBs Series Standard |
| SKU | PLC Fatek CPU MQ2M3-1616J |
| Ingressi / uscite |
Configurazione: digital i/o
Tipo uscite: misto/selezionabile
Espandibilità: limitata a moduli sx
|
| Processore e memoria |
Velocità esec.: 0.33 µs per istruzione base
Memoria prog.: 8k words flash
Timers/counters: fino a 512 integrati
|
| Comunicazione |
Porta 0: rs-232 integrata (mini-din)
Espansione com: fino a 5 porte (rs-485, eth)
Protocollo: fatek protocol, modbus rtu/ascii
|
| Meccanica e alimentazione |
Alimentazione: 100-240 vac
Montaggio: guida din 35mm
Certificazioni: marcatura ce
|
| Software | WinProladder (gratuito) |
| Produttore | Fatek |
| Peso | 0.41 kg |
🛠 Montaggio Meccanico
- Design monoblocco sigillato: unità economiche stand-alone completamente prive di bus laterale e non espandibili
- Fissaggio rapido posteriore su guida din standard da 35 mm mediante clip plastica a scatto inferiore
- In installazioni a bordo macchina con vibrazioni gravose, estrarre i ganci asolati integrati sul fondo del guscio e fissare a piastra tramite viti m4
- Entrambi i fianchi della scocca sono completamente ciechi: non ci sono moduli di espansione applicabili
- Spazio di rispetto: almeno 50 mm sopra e sotto la scocca
- Accortezza smart side-by-side: installazione affiancata continua a contatto (zero-clearance) supportata
💻 Configurazione Software
- Software: winproladder (portale ufficiale fatek automation)
- Interfaccia: porta 0 frontale (mini-din 4 pin), cavo fatek fb-u2c-mdin21
- Driver: prolific o ftdi a seconda del chip del cavo
- Vincolo bloccante: nessun online editing; per scaricare modifiche è obbligatorio mettere la cpu in stop
- Lettura dal plc: file > open plc, salvataggio file .pld
- Clonazione rapida: connettere un nuovo plc dello stesso modello, aprire il file .pld salvato e lanciare plc > write (meno di 5 secondi)
⚡ Sicurezza e Cablaggio
- Togliere tensione alla linea principale prima di intervenire sui cablaggi
- Uscite a transistor (mj o mt): massima corrente commutabile per punto rigorosamente limitata a 0.5a
- Installare diodi di ricircolo (es. 1n4007) in parallelo a ogni carico induttivo esterno in dc
📝 Note Extra
Zero espandibilità: i/o limitati a quelli a bordo (10-40 punti). Solo porta 0 nativa; comunicazioni aggiuntive richiedono communication board opzionale (porta 1). Nessuna ritenzione hardware sulle uscite y0-y255.
Come si configurano i canali di uscita ad altissima frequenza per il controllo di assi interpolati complessi?
Si accede alla configurazione degli assi nco avanzata e si assegnano le uscite y zero e y uno per la generazione degli impulsi veloci.
Quale istruzione di movimento permette di eseguire una rampa di accelerazione lineare per il posizionamento preciso di un asse?
Si applica l'istruzione di posizionamento hspto definendo la frequenza target, il numero di impulsi totali e il tempo della rampa.
Come si gestisce l'allineamento dello zero macchina utilizzando l'ingresso di interrupt veloce collegato al sensore di home?
Si configura la funzione di homing all'interno dei parametri dell'asse specificando l'ingresso x associato alla ricerca dello zero fisico.
Quale registro memorizza la posizione attuale dell'asse espressa in numero totale di impulsi accumulati?
La coordinata corrente della posizione dell'asse è aggiornata continuamente all'interno del registro speciale a trentadue bit r quattromiladuecentoottanta.
Come si configura l'interfaccia di comunicazione per lo scambio dati ad alta velocità con azionamenti esterni compatibili?
Si abilita il canale bus di campo integrato impostando i registri di configurazione della rete e mappando gli indirizzi i o remoti.
Quale funzione permette di sincronizzare la marcia di due assi differenti secondo un rapporto di riduzione elettronico variabile?
Si utilizza l'istruzione speciale di inseguimento asse configurando il coefficiente del master e dello slave nei registri di controllo.
Come si rileva un error di posizionamento causato dal raggiungimento del limite software impostato nel programma?
Il sistema attiva il bit di allarme specifico contenuto nel registro di stato dell'asse arrestando immediatamente l'erogazione degli impulsi.
Quale allocazione di memoria è dedicata alla memorizzazione delle tabelle dei profili di camma elettronica?
I punti della curva della camma sono registrati all'interno dell'area dei registri di file compresi a partire dall'indirizzo f zero zero zero.
Come si esegue la diagnostica in linea dello stato dei driver delle uscite a transistor veloci per verificare guasti elettrici?
Si controllano i bit di stato di sovracorrente e circuito aperto leggendo il contenuto del registro speciale di diagnostica r quattromilazero undici.
Quale parametro software imposta il tempo di decelerazione di emergenza per l'arresto immediato di tutti gli assi in movimento?
Il valore del tempo di decelerazione rapida espresso in millisecondi deve essere inserito all'interno del registro di controllo dell'asse r quattromiladuecentodieci.
