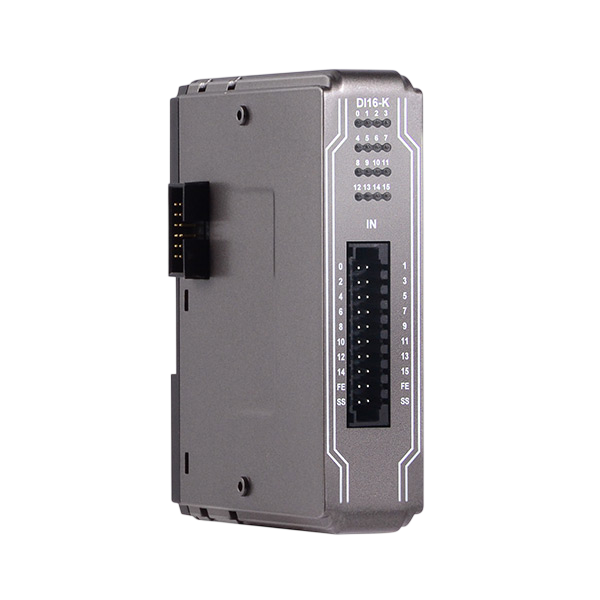

Modulo I/O CMT-IR-DI16-K
modulo 16 in NPN
PNP
Più info
Acquisto riservato
Accedi al tuo account per visualizzare il prezzo e acquistare questo prodotto.
LOGIN / REGISTRATIConsegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | CMT-IR |
| SKU | CMT-IR-DI16-K |
| Caratteristiche | › Modulo di espansione digitale› 16 ingressi digitali a 24vdc› Cablaggio rapido tramite morsettiera a molla push-in di tipo estraibile |
| Tipo di montaggio | Aggancio a scatto su bus ir |
| Dimensioni (l*a*p mm) | 27 x 109 x 81 mm |
| Peso | 0,12 kg |
| Peso | 0.12 kg |
🛠 Montaggio Meccanico
- Fattore di forma verticale ultra-compatto (scocca slim)
- Tutti i moduli si agganciano in modo rapido e indipendente su guida din standard da 35 mm mediante slitta a scatto posteriore
- L'accoppiatore di testa (es. cmt-ir-etn o cmt-ir-ecat) va posizionato all'estrema sinistra; i moduli di espansione si innestano in cascata sul lato destro fino al click meccanico
- Accortezza smart side-by-side: installazione continua affiancata senza intercapedini laterali (zero-clearance) tra i moduli della stessa isola di i/o
- Spazio di rispetto: almeno 50 mm sopra e sotto ogni dispositivo
💻 Configurazione Software
- Software: easybuilder pro + easyaccess 2.0 (teleassistenza/vpn) + easyremoio (mappatura moduli i/o remoti)
- Connessione: porta lan del pc sulla stessa rete ethernet dei dispositivi weintek
- Assegnazione ip e scansione coupler: easyremoio, pulsante broadcast search, impostazione ip statico coerente con la sottorete del plc
- Auto-configuration: mappatura automatica della sequenza dei moduli di espansione innestati a destra, generazione albero variabili hardware
- Visualizzazione hmi cieca (serie svr): app gratuita cmt viewer, inserimento ip del cmt-svr per gestione remota multi-utente
⚡ Sicurezza e Cablaggio
- Disalimentare completamente il quadro elettrico prima di scollegare morsettiere a molla frontali o inserire/estrarre moduli dal bus laterale
- Alimentazione ausiliaria a 24vdc stabilizzata richiesta da tutti i moduli, sui morsetti dedicati dell'accoppiatore di testa
- Uscite a relè (es. modulo ir-dq08-r): non superare la corrente nominale di 2a per canale
- Canali analogici e di temperatura (ir-ai04-tr): utilizzare esclusivamente cavi schermati a coppie attorcigliate (twisted pair), schermo collegato al collettore di terra generale
📝 Note Extra
Gateway iiot: cmt-g01/g02 (mqtt, opc ua, easyaccess 2.0, g02 con wi-fi), cmt-g04 (switch 3 porte per isolamento it/ot), cmt-g05x (campionamento avanzato, isolamento optoelettronico seriali).
Come si esegue il cablaggio della morsettiera estraibile a molla per interfacciare sedici sensori digitali pnp a questo modulo di ingressi?
Si collegano i fili di segnale ai morsetti da x0 a x15 connettendo il comune s s al potenziale negativo a zero volt.
Quale registro di memoria contiene lo stato logico istantaneo dei sedici canali di ingresso digitali di questo blocco di espansione ir?
I bit corrispondenti agli input sono mappati all'interno della prima parola di ingresso assegnata al modulo dalla topologia del bus.
Come si risolve il problema della mancata lettura di un ingresso causata da una caduta di tensione eccessiva sulla linea del sensore?
Bisogna verificare che la tensione sul morsetto x superi la soglia logica alta minima pari a quindici volt in continua.
Qual è il tempo di risposta predefinito di fabbrica del filtro digitale integrato sui sedici ingressi di questo modulo weintek?
Il filtro hardware iniziale è impostato sul valore di due millisecondi ed è modificabile tramite il software iodesigner.
Come si configura un gruppo di quattro ingressi per funzionare come cattura rapida di impulsi inferiori al ciclo di scansione del plc?
Si abilita la funzione d'intercettazione dei fronti all'interno dei registri speciali del modulo tramite l'utilità di rete ethernet.
Quale indicatore luminoso segnala il corretto passaggio di corrente ed il riconoscimento logico del decimo canale di ingresso digitale?
La spia verde contrassegnata dal numero nove si accende sulla parte frontale del modulo in modo sincrono con il segnale elettrico.
Come si previene l'introduzione di disturbi ad alta frequenza sulle linee degli ingressi veloci che corrono vicine ai cavi dei motori?
Si impiegano cavi schermati per connettere i sensori collegando la calza metallica alla barra di terra equipotenziale del quadro elettrico.
Quale valore di assorbimento di corrente massimo registra il modulo sulla linea di alimentazione interna del bus locale a cinque volt?
Il modulo assorbe una corrente massima pari a ottanta milliampere lasciando ampia disponibilità per gli altri blocchi di espansione.
Come si esegue la sostituzione del blocco morsetti a molla push in senza scollegare i singoli fili dei sensori durante le manutenzioni?
Si agisce sulle clip di sblocco laterali sfilando l'intera morsettiera plastica frontale dal corpo del modulo di espansione ir.
Quale specifica industriale di resistenza alle vibrazioni sinusoidali soddisfa la struttura meccanica di questo modulo da guida din?
Il dispositivo è progettato per resistere a sollecitazioni continue in conformità ai requisiti della norma internazionale iec seicento ottantotto.
