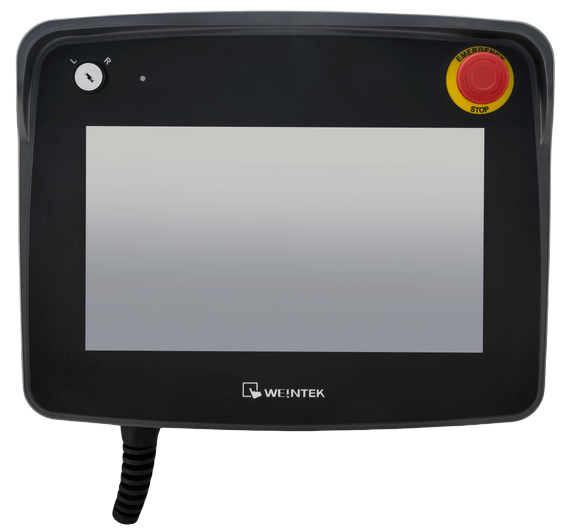

Touch screen CMT3106XM10
10,1" wva handheld quad core risc cable 10mt
Più info
Acquisto riservato
Accedi al tuo account per visualizzare il prezzo e acquistare questo prodotto.
LOGIN / REGISTRATIConsegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | CMT |
| Hardware & Schermo |
Display: 10.1" WVA LCD (1024 x 600), Touch Resistivo
CPU / Memoria: Quad-core RISC, 4 GB Flash, 1 GB RAM
Slot espansione: 1x Slot SD/SDHC [1, 2, 3, 4, 5, 6]
|
| Connettività & Porte |
Interfacce: 1x Ethernet (10/100), 1x USB 2.0 Host, 1x COM (RS-232/RS-485)
|
| Meccanica & Ambiente |
Funzioni / Certificazioni: Selettore a chiave, Fungo Emergenza, Abilitazione a 3 posizioni, CE
Montaggio: Staffa da parete inclusa (Wall mount bracket)
Funzioni / Certificazioni: Gestione sicurezza a bordo macchina via cavo
Note generali: Modello palmare/portatile con cavo integrato da 10 metri
Grado di protezione: Grado di protezione IP65 totale (Full Enclosure)
Dima di foratura: Nessuna foratura d'incasso (dispositivo mobile)
Dimensioni: 302.7 x 240 x 116.8 mm
Temperatura di esercizio: 0°C ... +50°C
|
| Elettronica |
Alimentazione: 24 ±20% VDC, 480 mA @ 24VDC (circa 11.5 W), Alimentazione cablata tramite la stazione di connessione
Isolamento: Integrato
|
| Peso | 1.6 kg |
🛠 Montaggio Meccanico
- Montaggio esclusivamente a incasso; custodie plastiche ad alta resistenza o alluminio pressofuso secondo la diagonale
- Formati: 7" wide, 10/10.1" wide, 12/15/15.6" wide
- Inserimento frontale nello scasso rettangolare sulla lamiera della porta del quadro; fissaggio con ganci a vite metallici dalla parte interna
- Tenuta: pannello frontale ip66/nema4; coppia di serraggio omogenea per comprimere correttamente la guarnizione in gomma
- Distanze di rispetto: almeno 25 mm sui fianchi e 50 mm sopra/sotto (architettura fanless)
- Accortezza side-by-side: cornici true-flat consentono affiancamento continuo orizzontale a filo; mantenere temperatura ambientale sotto i 50°c
💻 Configurazione Software
- Software: easybuilder pro (sviluppo hmi) + easyaccess 2.0 (teleassistenza/vpn)
- Connessione: porta lan1 alla stessa rete del pc via cavo ethernet dritto, alimentazione 24vdc; password di fabbrica 111111
- Lettura progetto (upload): utility/upload in easybuilder pro, file .exob
- Clonazione rapida senza pc: build download file per usb/sd card, copia su chiavetta fat32, inserimento nella porta usb host del pannello spento
- Identificazione touch: modelli standard = resistivo (4/5 fili); modelli con suffisso p = capacitivo proiettato multitocco
- Server hmi cieco (serie svr): visualizzazione tramite app gratuita cmt viewer su pc/tablet o pannelli remoti
- cmt-fhdx-820: uscita hardware hdmi, configurabile via easybuilder pro e collegabile a monitor touch esterno (es. serie exenta mt)
⚡ Sicurezza e Cablaggio
- Sezionare la linea prima di cablare il connettore di alimentazione a 3 pin estraibile a vite
- Alimentazione rigorosamente stabilizzata a 24vdc; collegare il pin centrale di terra alla barra equipotenziale del quadro
- Utilizzare cavi schermati per le linee seriali; separare fisicamente i cavi di segnale/rete dalle canaline di potenza
📝 Note Extra
Porte ethernet doppie (lan1/lan2) su modelli con sigla finale 2 o 8. Porte seriali com1 (rs232), com2/com3 (rs485 2/4 fili) via d-sub 9 pin. Can bus su modelli advanced.
Come si configura il touch screen da dieci pollici per operare in ambienti con forte presenza di spruzzi d'acqua superficiali?
Si abilita la modalità di funzionamento water rejection nel driver del touch capacitivo per evitare attivazioni spurie dei pulsanti.
Quale registro di sistema permette di variare la luminosità della retroilluminazione a led direttamente tramite un cursore grafico?
La regolazione dell'intensità luminosa espressa in percentuale è comandata scrivendo il valore all'interno della parola lw novemila quarantacinque.
Come si esegue il ripristino dei parametri di rete ip predefiniti senza l'utilizzo del software di programmazione del pc?
Si agisce sui dip switch posizionati sotto lo sportellino posteriore portando l'interruttore uno in posizione on all'accensione.
Qual è lo spessore massimo della lamiera tollerato dalle clip di fissaggio fornite per garantire il grado di protezione ip sesantacinque?
I ganci di serraggio meccanici sono progettati per bloccarsi in modo sicuro su pareti di spessore compreso tra uno e sei millimetri.
Come si configura il client vnc integrato per visualizzare lo schermo di un secondo terminale hmi all'interno di una pagina grafica?
Si utilizza l'oggetto visualizzazione remota inserendo l'indirizzo ip del dispositivo target e definendo le credenziali di accesso.
Quale codice di errore viene visualizzato se il runtime rileva un disallineamento dei dati del protocollo seriale rs485 del plc?
Il display mostra l'allarme di timeout o errore dati sovrapponendo una finestra di avviso trasparente sulla pagina corrente.
Come si programma un pulsante a sfioramento per richiedere la conferma di attivazione tramite doppia pressione ravvicinata di sicurezza?
Si configura l'oggetto impostando l'opzione di ritardo attivazione o attivando la richiesta di sblocco tramite password utente.
Quale modello di processore gestisce l'elaborazione dei dati e la transizione delle pagine grafiche in questa serie xm10?
Il terminale integra un processore di tipo cortex a35 quad core accoppiato a un acceleratore grafico hardware dedicato.
Come si previene lo sbiadimento dei colori del display lcd se il pannello hmi viene installato in aree soggette a forte irraggiamento solare?
Bisogna installare una pellicola protettiva frontale anti uv o scegliere la versione dotata di schermo ad alta luminosità.
Quale bit speciale di sistema si attiva quando la batteria al litio interna scende sotto la soglia minima di tensione di targa?
Il controllore solleva il flag di allarme lw novantuno e trentacinque per segnalare la necessità di sostituzione del componente.
