INVERTER GD28-015G-4
eBay 300+ recensioni

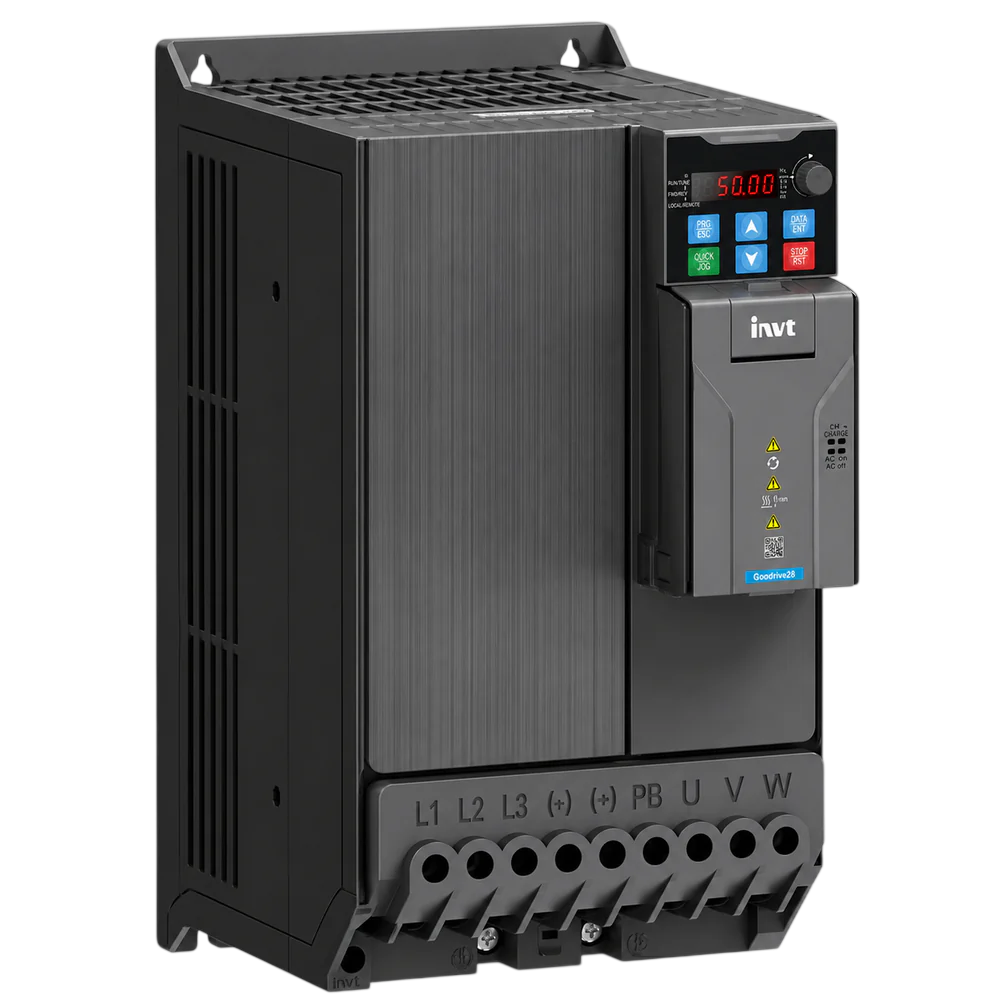

INVERTER GD28-015G-4
INVT

INVERTER GD28-015G-4

15.0kW 32A 400V 3ph Più info

INCLUSO COL PRODOTTO

VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
senza iva
559,50
con iva
682 ,59
Disponibile a magazzino
Consegna stimata...
Spedizione:
Aggiungi al carrello
PERCHÉ SCEGLIERE QUESTA SERIE
Controllo vettoriale SVC
Comando avanzato sensorless per motori asincroni e sincroni a magneti permanenti (PM).
Porta USB Tipo-C nativa
Interfaccia integrata per programmazione e debugging rapido senza convertitori dedicati.
STO SIL3 integrato
Ingresso di sicurezza Safe Torque Off di livello superiore standard su tutta la gamma.
Montaggio fianco a fianco
Dimensioni ultra-compatte con supporto guida DIN che azzera lo spazio tra gli inverter nel quadro.
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
SerieGD28
SKUGD28-015G-4
Caratteristiche
Potenza 15 kw HD / 18.5 kw ND Alimentazione 400v trifase (380-480v) Corrente 32A HD / 38A ND Telaio Frame E Filtro EMC C3 integrato Funzione STO SIL3 Chopper frenatura integrato
Tipo di montaggioParete / piastra quadro
Dimensioni (l*a*p mm)160 x 300 x 190 mm
Peso4.90 kg

🛠 Montaggio Meccanico

  • Non supporta guida DIN
  • Fissaggio a piastra tramite 4 viti M5/M6 o flangiato passante
  • Spazio di rispetto: almeno 100 mm sopra e sotto
  • Zero-clearance affiancato continua fino a 40°C

💻 Configurazione Software

  • Software: INVT Workshop
  • Connessione: Porta USB Type-C frontale diretta + RS485 Modbus RTU
  • Autotuning motore P02.15=1 statico, P02.15=2 dinamico
  • Parametri: P00.00 (0=SVC, 2=V/F), P00.01 comando marcia, P00.06 frequenza, P00.11/P00.12 rampe

⚡ Sicurezza e Cablaggio

  • Doppia circuiteria hardware STO SIL3
  • Prima di cablare disconnettere alimentazione e attendere almeno 5 minuti
  • Verificare tensione residua bus DC <36V
  • Collegare terra chassis e usare cavi schermati per il motore

📝 Note Extra

Chopper di frenatura integrato. Filtro EMC C3 integrato. Ventola plug-in estraibile. Morsettiera Push-In senza viti. 5 ingressi digitali S1-S5, 2 ingressi analogici AI1/AI2, uscite analogiche AO, relè RO1/RO2. Coating PCB 3C2/3S2.

Come si definisce la massima tensione di uscita erogabile in corrispondenza della frequenza di base del motore? +

Si inserisce il valore espresso in volt nel parametro p02 zero quattro garantendo la corretta magnetizzazione degli avvolgimenti dello statore del motore.

Quale configurazione permette di sommare due riferimenti di frequenza differenti provenienti da sorgenti diverse? +

Si imposta il parametro p00 zero nove per selezionare la combinazione lineare delle due sorgenti analogiche o digitali principali.

Come si monitora lo stato logico degli ingressi digitali in tempo reale direttamente dal pannello operatore? +

Si accede al parametro di sola lettura p17 zero zero dove ogni segmento del display rappresenta lo stato alto o basso di un terminale.

Quale parametro regola la coppia di spunto iniziale quando il controllo vettoriale lavora a frequenze inferiori a un hertz? +

Si interviene sul guadagno di coppia a bassa velocità modificando il valore numerico contenuto nel parametro p04 zero zero.

Come si attiva la protezione contro la sovratensione del bus in corrente continua durante le frenate rigenerative rapide? +

Si abilita la funzione di prevenzione della sovratensione in decelerazione impostando il parametro p08 zero nove sul valore di controllo attivo.

Quale terminale deve essere ponticellato se non si utilizza un dispositivo di sicurezza esterno sull'ingresso dedicato? +

Bisogna mantenere il collegamento elettrico diretto tra i morsetti di sicurezza e il comune della logica per evitare il blocco permanente.

Come si configura l'interfaccia seriale integrata per impostare la velocità di trasmissione a trentotto mila e quattrocento baud? +

Si modifica il parametro p14 zero zero selezionando il codice corretto per i baud rate elevati e si imposta il formato dati della rete.

Quale funzione esegue il calcolo del consumo energetico cumulativo e come si effettua il reset del contatore? +

Il valore dei chilovattora è memorizzato nel parametro p07 zero cinque e il reset si esegue inserendo la chiave di sblocco nel parametro p07 zero sei.

Come si programma l'unità di misura del display per visualizzare i giri al minuto del motore anziché gli hertz? +

Si modifica il coefficiente di scala della velocità nel parametro p07 zero due immettendo il rapporto corretto legato al numero di poli.

Quale parametro determina il comportamento del motore quando il segnale analogico di riferimento si interrompe accidentalmente? +

Si programma l'azione di sicurezza in caso di perdita del segnale impostando il valore corretto nel parametro p05 zero dodici.

RICHIEDI QUOTAZIONE

CONFRONTO TECNICO AVANZATO

GUIDA ALL'INSTALLAZIONE — INVERTER GD28-022G-4

Installazione e sicurezza: montaggio verticale obbligatorio per garantire la corretta dissipazione termica (lasciare spazio libero sopra e sotto). Utilizzare cavi schermati per il collegamento al motore e separare rigorosamente i cavi di potenza da quelli di segnale per minimizzare le interferenze EMI. Verificare sempre l'adeguatezza della messa a terra.

⚠️ Attenzione: attendere almeno 5 minuti dopo lo spegnimento prima di intervenire sui morsetti di potenza; i condensatori del bus DC mantengono cariche residue pericolose.
