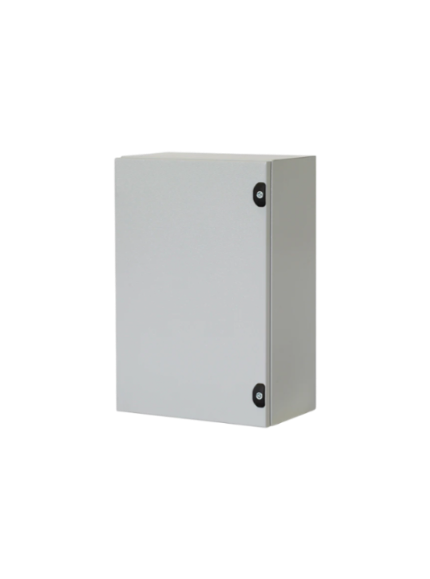

Cassa CEB PD 12.60.30
eBay 300+ recensioni
Cassa CEB PD 12.60.30
CEB

Cassa PD 12.60.30

Più info

INCLUSO COL PRODOTTO

VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
senza iva
€276,69
con iva
€ 337 ,56
Disponibile a magazzino
Consegna stimata...
Spedizione: …
Confronto tecnico
Guida all'installazione
Aggiungi al carrello
PERCHÉ SCEGLIERE QUESTA SERIE
Finitura con ciclo di verniciatura epossipoliestere
Realizzata in lamiera d’acciaio al carbonio e rivestita con polveri termoindurenti in tonalità standard RAL 7035 bucciato, ideale per resistere all'usura e ai graffi in contesti interni.
Canalina perimetrale a labirinto rovesciato
Il bordo del telaio è progettato con una piegatura a labirinto per raccogliere e deviare l'acqua o la condensa verso l'esterno, proteggendo i componenti interni quando la porta viene aperta.
Piastra di cablaggio zincata Sendzimir
Fornita di serie con una piastra interna in acciaio zincato regolabile, progettata per la massima conducibilità di terra della componentistica e una lavorazione di foratura rapida.
Porta reversibile a battente singolo
Dotata di cerniere interne a scomparsa in zama che consentono un'apertura a 130°, con la possibilità di invertire rapidamente il senso di apertura (destra/sinistra) smontando i perni.
Specifiche tecniche
Guida installazione
SeriePD
SKUCassa CEB PD 12.60.30
Caratteristiche
› Finitura con ciclo di verniciatura epossipoliestere› Lamiera d'acciaio al carbonio› Rivestimento con polveri termoindurenti in tonalità standard ral 7035 bucciato› Grado di protezione ip66› Porta cieca (reversibile ove indicato)› Piastra di cablaggio zincata sendzimir regolabile› Canalina perimetrale a labirinto rovesciato
Tipo di montaggioA parete
Dimensioni (a*l*p mm)600 x 1200 x 300 mm
Peso44 kg

🛠 Montaggio Meccanico

  • Cassette piccole (es. 3.30.20, 3.25.16, 4.30.16): fissaggio rapido a parete tramite alette di montaggio esterne opzionali avvitate sui fori posteriori; per le taglie più piccole e leggere è possibile l'ancoraggio posteriore strutturale su telai portanti
  • Spessore del corpo e della porta standard 10-12/10 mm, ideale per pulsantiere o piccole unità di derivazione locali
  • Cassette medie (es. 5.35.16, 5.40.20, 6.40.20, 7.50.20): tassellate alla struttura o alla parete tramite 4 staffe di fissaggio esterne in acciaio inox per mantenere inalterato il grado di protezione ip
  • Fornite di serie con piastra interna in lamiera zincata sendzimir (spessore 15-20/10 mm) regolabile in profondità per facilitare il cablaggio di inverter, plc e teleruttori
  • Cassette grandi e profonde (es. 9.60.30, 11.70.25, 12.80.40): fissaggio a parete esclusivamente tramite prigionieri pesanti o su basamenti e telai industriali autoportanti; si raccomanda l'uso di golfari di sollevamento superiori
  • Cerniere rinforzate e porta reversibile ad ampia apertura (fino a 110°) per massimizzare lo spazio di manovra e agevolare la manutenzione
  • Accortezza smart side-by-side: cerniere a scomparsa consentono il montaggio di più cassette adiacenti a filo; se si affiancano quadri con componenti che generano calore, mantenere un'intercapedine minima di 50 mm o prevedere ventilazione forzata
  • Grado di protezione certificato ip66 / ul nema type 4x, resistenza agli urti ik10
  • Materiale carpenteria: acciaio inox aisi 304l (o aisi 316l su richiesta) con finitura satinata fine tipo scotch-brite (serie pdx); acciaio al carbonio verniciato ral 7035 bucciato (serie pd)
  • Guarnizione poliuretanica ad alte prestazioni applicata tramite colata continua automatizzata sul perimetro interno della porta
  • Sistema di chiusura: serratura standard industriale a doppia aletta; per modelli con altezza superiore a 500 mm sistema di chiusura centralizzato a più punti di serraggio

💻 Configurazione Software

  • Tracciatura e preparazione: verificare i disegni tecnici e le quote di foratura prima di iniziare le lavorazioni meccaniche
  • Non rimuovere la pellicola protettiva in pvc applicata sulla superficie esterna dell'inox prima di aver completato i fori, per evitare graffi accidentali
  • Fori circolari (∅22 mm per pulsanti o pressacavi): utilizzare esclusivamente fustelle a vite (punzonatrici manuali o idrauliche), evitando punte elicoidali standard che surriscaldano l'acciaio inox
  • Aperture quadrate (filtri di ventilazione o display): forare i 4 angoli del perimetro e tagliare le linee di giunzione con seghetto alternativo a lame bimetalliche per acciaio inox, a bassa velocità e con lubrificazione ad olio da taglio

⚡ Sicurezza e Cablaggio

  • Continuità elettrica: collegare a terra sia il corpo della cassa che la porta, con trecce di rame flessibili flangiate sui perni di messa a terra ramati saldati di serie
  • Ripristino anticorrosione: al termine di ogni foratura, sbavare i bordi e applicare uno spray decapante/passivante specifico per acciaio inox per ricostruire lo strato protettivo di ossido di cromo

RICHIEDI QUOTAZIONE

CONFRONTO TECNICO AVANZATO

GUIDA ALL'INSTALLAZIONE — INVERTER GD28-022G-4

Installazione e sicurezza: montaggio verticale obbligatorio per garantire la corretta dissipazione termica (lasciare spazio libero sopra e sotto). Utilizzare cavi schermati per il collegamento al motore e separare rigorosamente i cavi di potenza da quelli di segnale per minimizzare le interferenze EMI. Verificare sempre l'adeguatezza della messa a terra.

⚠️ Attenzione: attendere almeno 5 minuti dopo lo spegnimento prima di intervenire sui morsetti di potenza; i condensatori del bus DC mantengono cariche residue pericolose.
