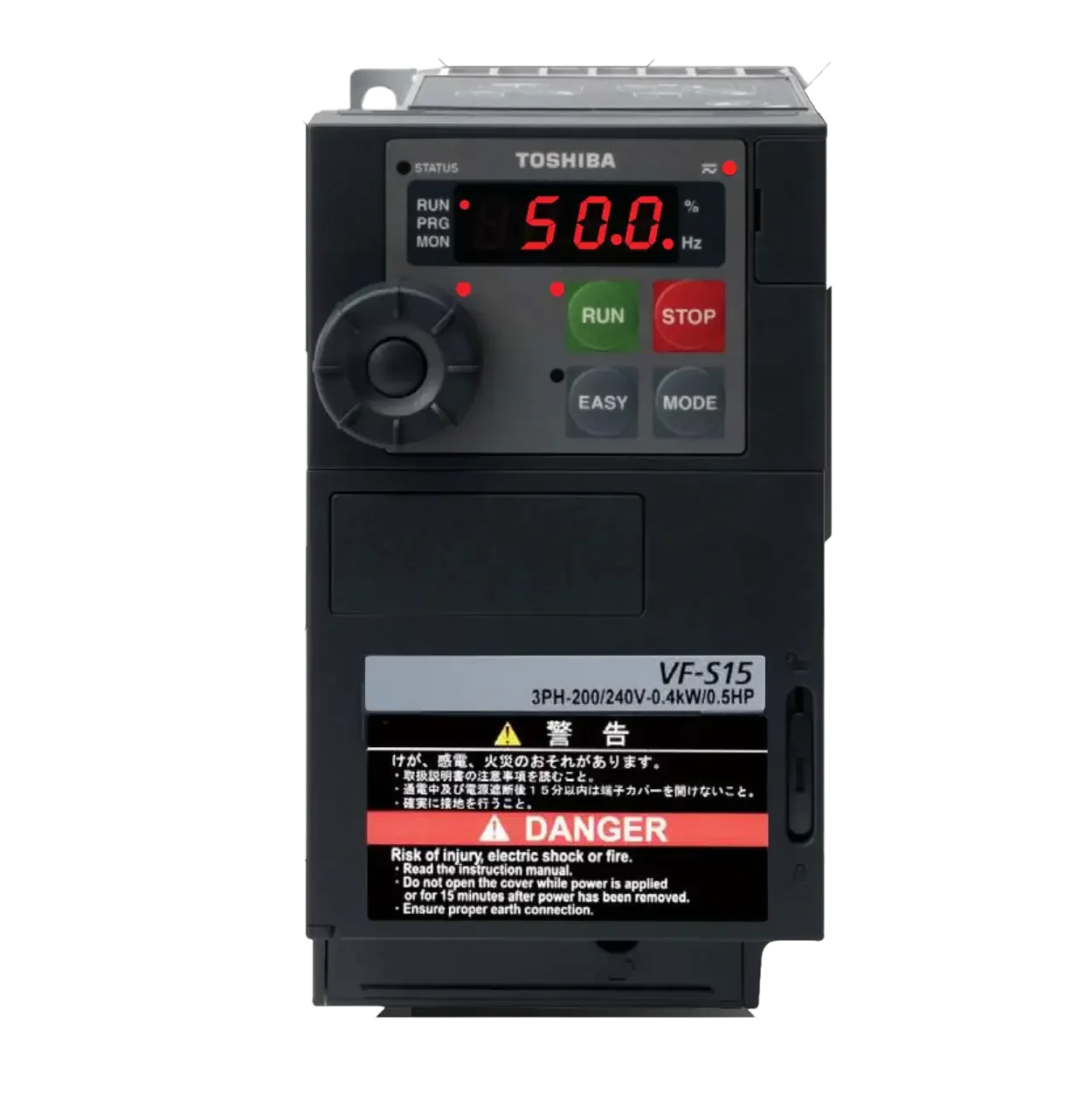

Inverter VFS15 2007PL-W1
| Serie | VFS15 |
| SKU | Inverter TOSHIBA VFS15 2007PL-W1 |
| Specifiche elettriche |
Potenza: 0.7 kw
Tensione: 200-240v ac trifase/monofase
Frequenza: 0.1 - 500 hz
Sovraccarico: 150% per 60s, 200% per 0.5s
|
| Motore e logica |
Controllo: v/f e vettoriale (sensorless)
Risparmio: modalità risparmio energetico pto
Pid: regolatore pid integrato avanzato
|
| Hardware e dotazione |
Filtro emc: integrato ad alte prestazioni
Protezione: grado ip20
Durata: condensatori a lunga vita (10 anni)
Porte com: rs-485 integrata
|
| Sicurezza e ambiente |
Sicurezza sto: integrata di serie (sil2/pl d)
Certificazioni: ce, ul, csa, rohs
Ambiente: operativo fino a 60°c (con derating)
|
| Produttore | Toshiba |
| Peso | 1.1 kg |
🛠 Montaggio Meccanico
- Scocche compatte (monofase 200v 0.4-2.2 kw, trifase 400v 0.75-2.2 kw): aggancio rapido su guida din standard da 35 mm tramite apposito kit accessorio, oppure fissaggio diretto sulla piastra di fondo del quadro tramite asole superiori/inferiori (2 o 4 viti m4)
- Spazio di rispetto: almeno 100 mm sopra e sotto l'unità per il libero flusso d'aria indotto dalla ventola
- Scocche medie e grandi (trifase 400v 5.5-22 kw): montaggio esclusivo a parete tramite 4 viti di fissaggio (m4 o m5); non è consentito l'uso di agganci rapidi a clip per il peso elevato e le vibrazioni
- Spazio di rispetto: almeno 100 mm sopra e sotto; i modelli oltre 5.5 kw integrano ventole ad alta portata e richiedono corretto ricircolo d'aria
- Accortezza smart side-by-side: se la temperatura ambientale interna al quadro è sotto i 40°c, è consentita l'installazione affiancata a contatto (zero-clearance) rimuovendo l'etichetta di protezione superiore
💻 Configurazione Software
- Software applicativo: toshiba pcm002z (parametrizzazione, monitoraggio, diagnostica)
- Driver hardware: toshiba usb-485-2w driver o usb001z driver
- Connessione fisica: collegare l'inverter spento al pc tramite modulo usb001z inserito nella porta rj45; alimentare l'azionamento; avviare il software e selezionare la porta com virtuale corretta
- Lettura parametri: avviare la sessione online per importare la mappa dei parametri dall'inverter al pc
- Clonazione rapida: salvare il file di backup su pc, connettere il secondo azionamento della stessa taglia e lanciare la scrittura massiva in meno di 10 secondi
- Monitoraggio real-time: funzione trend tool per visualizzare giri motore, coppia e corrente istantanea
- Porta di comunicazione: canale seriale integrato sul connettore rj45 frontale; protocollo modbus rtu / toshiba inverter protocol; interfaccia rs485 a 2 fili; velocità massima 38.400 bps
- Moduli opzionali di rete: profibus-dp, profinet, ethercat, ethernet/ip, canopen
⚡ Sicurezza e Cablaggio
- Prima di collegamenti sulla morsettiera di potenza (r/s/t ingresso, u/v/w uscita), togliere tensione e attendere almeno 15 minuti
- Verificare visivamente che la spia rossa di presenza carica sui condensatori del bus dc (charge lamp) sia completamente spenta
- Utilizzare obbligatoriamente cavi schermati per il collegamento del motore, tenuti separati dai conduttori di segnale analogico/digitale
📝 Note Extra
Parametri principali: au1, acc, dec, fh, ul, ll. Selezione comando: cnod (0=locale, 1=morsettiera, 2=seriale). Selezione frequenza: fnod. Controllo motore: pt (0=v/f, 1=coppia variabile, 2=torque boost, 3=vettoriale sensorless, 6=pm). Protezione motore: thr. Codici errore: oc1/oc2/oc3 (sovracorrente), ol1/ol2 (sovraccarico), op1/op2/op3 (sovratensione).
Come si configura l'inverter per passare dalla rampa di accelerazione primaria a quella secondaria tramite ingresso logico? +
Quale codice di errore identifica la perdita della fase di alimentazione in ingresso e come si configura la protezione? +
Come si programma l'uscita analogica fm per fornire un segnale in tensione proporzionale esclusivamente alla coppia reale stimata? +
Qual è il limite minimo ohmico della resistenza di frenatura esterna installabile su questa taglia da zero virgola settantacinque chilowatt? +
Come si imposta una frequenza minima di marcia fissa per impedire il blocco del flusso nei sistemi di pompaggio? +
Quale parametro ottimizza il risparmio energetico modificando la curva tensione frequenza in base alla coppia quadratica richiesta? +
Come si verifica lo stato di usura dei condensatori elettrolitici principali del bus continuo dal menu diagnostico locale? +
Quale configurazione permette di controllare l'inverter tramite una logica a tre fili con pulsanti di marcia e arresto a impulso? +
Come si risolve un blocco per sovracorrente istantanea che interviene esclusivamente all'avvio su un motore a vuoto? +
Quale registro modbus rtu contiene il valore aggiornato della corrente di uscita espresso in percentuale rispetto alla nominale? +
