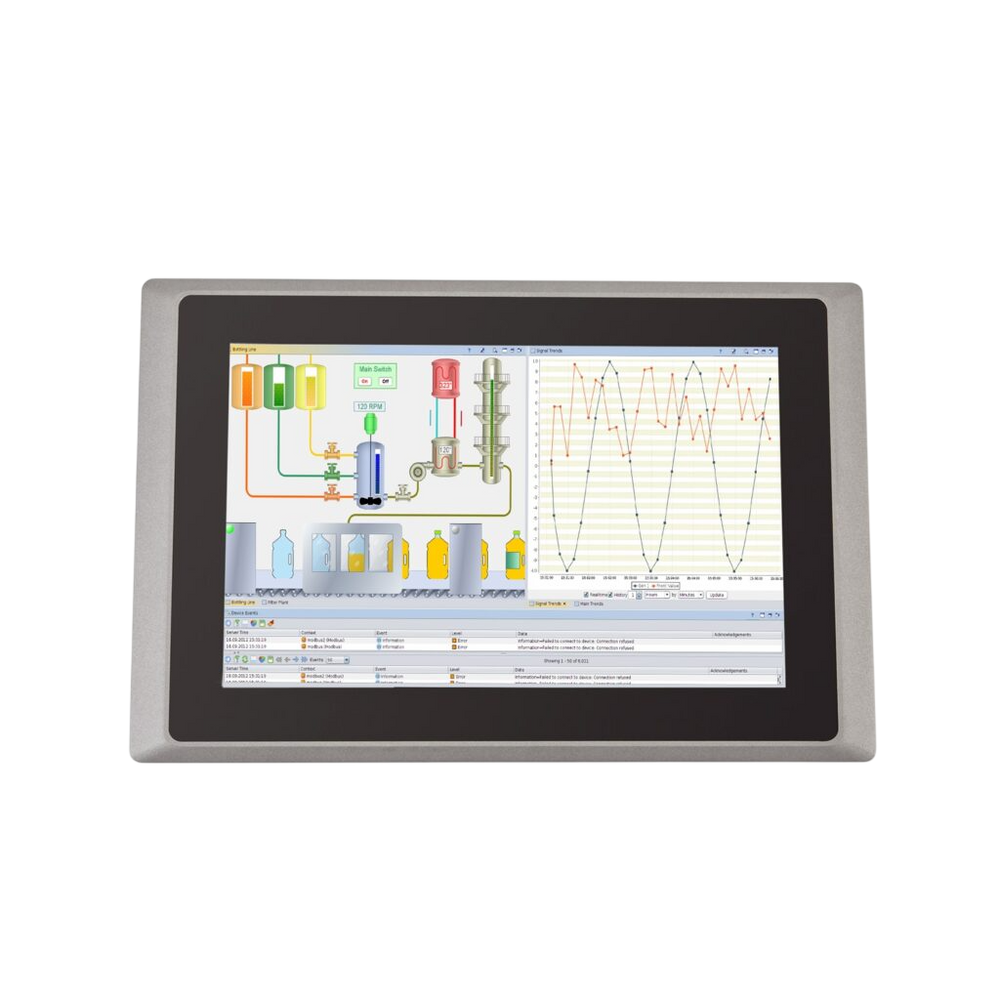

Monitor MT-120C
12.1" 4:3, 1024x768 res., capacitivo
Più info
INCLUSO COL PRODOTTO
VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
senza iva
€671,72
con iva
€
819
,50
Disponibile a magazzino
Consegna stimata...
Spedizione: …
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | MT |
| SKU | Monitor Exenta MT-120C |
| Caratteristiche | › Schermo 12.1" tft-lcd led› Risoluzione 1024x768 xga› Luminosità 400 cd/m²› Contrasto 1000:1› Touch screen Capacitivo multi-touch› Ingressi video hdmi e vga› Frontale flat con grado ip65› Collegamento segnale touch via usb› Alimentazione 12vdc |
| Tipo di montaggio | Incasso a pannello / vesa 100 |
| Dimensioni (l*a*p mm) | 245 x 319 x 46 mm |
| Peso | 2,2 kg |
🛠 Montaggio Meccanico
- Chassis robusto metallico con cornice frontale piatta (true flat); formati da 8" a 27"

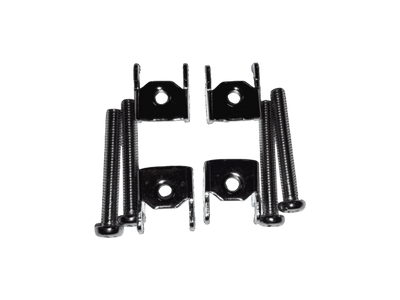

- Installazione incassata a quadro (panel mount): inserimento anteriore in apertura rettangolare, bloccaggio posteriore con clip metalliche a vite
- Isolamento ambientale: frontale true flat ip65; serraggio omogeneo delle viti per schiacciare la guarnizione posteriore
- Installazione su sospensione/braccio (vesa mount): foratura vesa standardizzata sul guscio posteriore; guscio protetto ip20, da racchiudere in custodia se esposto
- Accortezza side-by-side: cornice ultra-sottile true flat consente accostamento continuo per postazioni multi-screen; mantenere almeno 30 mm sul retro per la ventilazione
💻 Configurazione Software
- Non dispone di sistema operativo locale: configurazione eseguita sul pc/hmi interfacciato
- Modelli con suffisso r (resistivo a 5 fili): ottimizzati per guanti da lavoro pesanti
- Modelli con suffisso c (capacitivo multi-touch): nitidezza superiore, supportano gesture
- Abbinamento con box pc windows/linux: cavo video (hdmi o vga) + cavo usb touch; riconoscimento automatico hid senza driver
- Integrazione con moduli weintek cmt-fhdx: plug-and-play, progetto easybuilder pro scalato sul display
- Regolazione osd: luminosità, contrasto, centratura, tonalità tramite pulsanti fisici posteriori
- Taratura geometrica (solo versioni resistive r): utility eGalaxTouch, calibrazione lineare a 4, 9 o 25 punti
⚡ Sicurezza e Cablaggio
- Sezionare la linea principale prima di alimentare con 24vdc
- Connettere la vite di messa a terra (ground stud) sul retro al collettore di terra generale con conduttore flessibile giallo-verde di sezione minima 1.5 mm²
📝 Note Extra
Interfacce: ingresso hdmi e vga, segnale touch trasmesso via usb, alimentazione 9-36vdc estesa.
Come si regola il contrasto dinamico dello schermo lcd tramite i pulsanti posteriori integrati se l'immagine appare sbiadita?
Si preme il tasto menu per accedere all'interfaccia osd navigando fino alla sezione picture impostando la voce dcr sullo stato attivo.
Quale driver specifico permette di calibrare il pannello touch screen capacitivo integrato su sistemi operativi basati su kernel linux?
Il controller viene rilevato automaticamente come periferica hid usb eliminando la necessità di compilare moduli esterni personalizzati nel sistema.
Come si risolvono i tocchi fantasma causati da accumuli di umidità o polvere conduttiva sui bordi del vetro frontale a filo?
Si pulisce accuratamente il perimetro dello schermo isolando elettricamente la cornice del monitor dalla lamiera metallica del quadro elettrico.
Qual è la massima risoluzione hardware nativa in pixel supportata dal display industriale da dodici pollici in formato quattro terzi?
Lo schermo lcd garantisce una riproduzione geometrica ottimale delle pagine hmi a una risoluzione fissa pari a mille ventiquattro per settecento sessantotto pixel.
In quale modo si blocca l'accesso al pannello osd per impedire modifiche arbitrarie alla luminosità da parte del personale di linea?
Si tiene premuto il tasto menu per cinque secondi consecutivi fino alla comparsa dell'icona del lucchetto di protezione logica.
Quale grado di isolamento offre la guarnizione perimetrale posteriore contro la penetrazione di getti d'acqua frontali nel quadro elettrico?
Il montaggio a incasso assicura un grado di protezione certificato ip65 a condizione che i ganci siano serrati in modo uniforme.
Come si alimenta il monitor industriale se la linea di distribuzione interna del quadro elettrico eroga ventiquattro volt in corrente continua?
È necessario interporre un convertitore dc dc switching industriale per ridurre e stabilizzare la tensione al valore nominale di dodici volt.
Quale interasse viene utilizzato per il fissaggio posteriore su bracci snodati o supporti industriali compatibili con lo standard vesa?
Lo chassis presenta quattro fori filettati m4 disposti secondo la dima geometrica standard di settantacinque per settantacinque millimetri.
Come si eliminano i disturbi elettromagnetici ad alta frequenza che provocano lo sfarfallio delle immagini sul canale vga analogico?
Si installano nuclei di ferrite a scatto su entrambe le estremità del cavo video separando il percorso dalle linee di potenza.
Qual è il consumo elettrico massimo espresso in watt quando la retroilluminazione a led opera al massimo livello di intensità?
Il monitor assorbe una potenza massima pari a diciotto watt riducendo il carico termico complessivo all'interno dell'armadio stagno.
