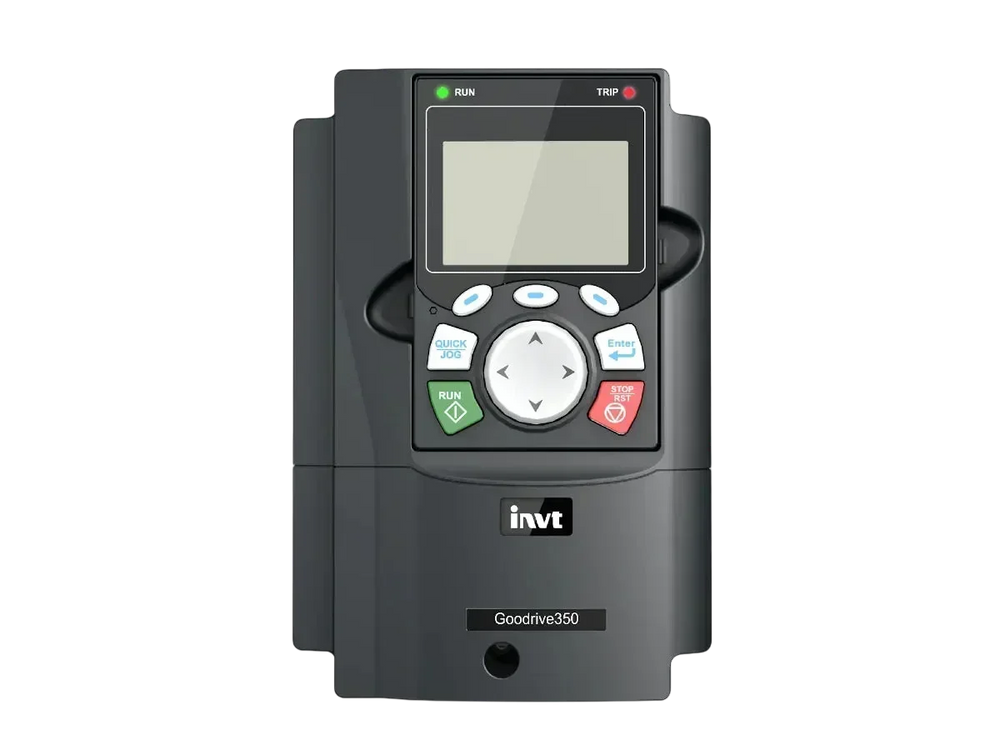

Inverter GD350-015G/018P-45-AS IP55
15kW 32A 400V 3ph
Più info
INCLUSO COL PRODOTTO
VERIFICA COMPATIBILITÀ
Supporto tecnico per la scelta del modello.
SPEDIZIONI EXPRESS
Consegna rapida e sicura in 24/48h.
PRODOTTI CERTIFICATI
Garanzia ufficiale fino a 24 mesi.
SUPPORTO POST-VENDITA
Risposta rapida ai guasti.
senza iva
€859,50
con iva
€
1.048
,59
Disponibile a magazzino
Consegna stimata...
Spedizione: …
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | GD350 |
| SKU | Inverter INVT GD350-015G/018P-45-AS IP55 |
| Caratteristiche | › Grado di protezione ip55› Carico gravoso (g) costante› Potenza 15/18.5 kw› Classe di tensione 400v trifase› Interruttore ac integrato (as)› Funzione sto di bordo› Algoritmo i/f per alta coppia a bassi giri motore asincroni |
| Tipo di montaggio | Parete |
| Dimensioni (l*a*p mm) | 223 x 475 x 289 mm |
| Peso | 15,4 kg |
🛠 Montaggio Meccanico
- Scocca ip55 che elimina la necessità di armadio elettrico climatizzato
- Alimentazione esclusivamente trifase 380v-440v ac (range 323v-484v ac); taglie da 4 a 110 kw
- Modelli -as: sezionatore/interruttore ac lucchettabile integrato per sezionamento locale senza agire sul quadro generale
- Canalizzazione dell'aria isolata: ventole forzano l'aria attraverso il radiatore esterno mentre logica e potenza restano sigillate dal flusso ambientale sporco
- Installazione verticale obbligatoria a parete; spazio di rispetto 150 mm sopra/sotto; declassamento 1%/°c oltre i 40°c fino a 50°c
- Accortezza costruttiva: coperchio inferiore a sezioni separate, permette di rimuovere solo la piastra dei passacavi senza esporre la logica superiore
💻 Configurazione Software
- Software: invt workshop
- Interfaccia: convertitore rs485 o tastierino lcd estraibile con interfaccia usb
- Autotuning motore (gruppo p02): p02.15=1 statico (carichi complessi non scollegabili), p02.15=2 dinamico (albero libero)
- Controllo diretto di corrente (i/f mode) per motori asincroni, sincroni pm, sincroni a riluttanza e direct drive
⚡ Sicurezza e Cablaggio
- Doppia circuiteria hardware sto certificata sil2
- Prima di aprire il vano passacavi e operare sui terminali r/s/t e u/v/w, disalimentare tramite sezionatore frontale, bloccarlo in sicurezza e attendere almeno 15 minuti
- Misurare la tensione residua sul bus dc (+/-) assicurandosi sia inferiore a 36 vdc
- Utilizzare solo cavi schermati per il motore
📝 Note Extra
Morsettiera: 4 ingressi digitali standard + 2 ingressi impulsi alta velocità (50khz), 2 uscite collettore aperto, 2 uscite relè, 1 uscita analogica. Filtro emc c3 (iec61800-3). Chopper integrato fino a 37 kw; oltre 37 kw opzionale esterno. 3 slot per schede pg encoder, fieldbus, plc, moduli wireless bluetooth/wi-fi.
Come si configura la funzione di sicurezza integrata sto su questo azionamento in custodia ip cinquantacinque per soddisfare i requisiti sil tre?
Si rimuove il ponticello di fabbrica cablando il circuito a doppio canale sui morsetti h1 e h2 con ritorno su com per disattivare lo stadio igbt.
Quale parametro abilita il posizionamento avanzato ad anello chiuso tramite scheda d'espansione encoder opzionale inserita nello slot a?
Si cambia il parametro p00 zero zero impostando il controllo vettoriale ad anello chiuso e si definiscono i tratti di risoluzione in p20.
Come si configura la porta di comunicazione ethernet ip integrata per la supervisione diretta da plc di terze parti senza gateway esterni?
Si accede alla cartella dei parametri p16 inserendo l'indirizzo ip statico della sottorete di stabilimento e la relativa maschera.
Qual è la corretta sequenza di programmazione per gestire la commutazione dinamica tra quattro diversi motori con set di parametri indipendenti?
Si mapplano gli ingressi digitali multifunzione del gruppo p05 sulle funzioni di selezione motore e si configurano i parametri da p21 a p24.
Come si ottimizza the guadagno del regolatore di velocità predittivo per azzerare l'errore statico di posizione durante cicli di sollevamento pesanti?
Si interviene sulle costanti proporzionali e integrali del gruppo p03 modificando i coefficienti di risposta dinamica.
Quale registro modbus permette di forzare i limiti di coppia orari e antiorari separatamente durante il ciclo di avvitatura assistita?
Si esegue la scrittura continua dei limiti espressi in percentuale di coppia nominale all'indirizzo esadecimale tremila undici della mappa.
Come si imposta la logica del controllore programmabile plc integrato per automatizzare un ciclo di ricircolo fluidi senza un hardware separato?
Si compila la logica all'interno del tool di sviluppo dedicato scaricando il programma nella memoria dedicata abilitando p14.
Quale diagnostica integrata consente di rilevare la rottura di una cinghia monitorando la deviazione della curva di carico ideale rispetto alla coppia?
Si abilita la funzione di monitoraggio della sotto coppia nel gruppo p11 impostando la tolleranza e il tempo prima dell'allarme.
Come si imposta l'inverter per effettuare la sincronizzazione fine in frequenza e fase master slave tramite la morsettiera a impulsi veloci hdic?
Si configura la sorgente di frequenza nel parametro p00 zero sei impostando l'ingresso ad impulsi e si adatta il guadagno in p05.
Quale specifica di rivestimento protettivo delle schede assicura la tenuta alla corrosione gassosa all'interno della custodia ip cinquantacinque?
L'azionamento adotta schede elettroniche dotate di verniciatura conforme alla classe tre c tre della specifica internazionale.
Come si sceglie la configurazione ideale tra carico gravoso heavy duty e carico normale pump duty per questa macchina combinata?
Si agisce sul parametro p00 zero quattro selezionando il codice g per la coppia costante o il codice p per la coppia quadratica.
Quale parametro attiva il chopper di frenatura dinamico integrato per gestire l'energia rigenerata da un grosso ventilatore centrifugo in arresto?
Si definisce la soglia di tensione di attivazione nel parametro p08 zero nove associando la resistenza esterna idonea.
Come si configura l'uscita analogica veloce ao2 per mappare la frequenza calcolata al netto dello scorrimento reale del rotore?
Si imposta la funzione sul codice della velocità di uscita nel parametro p06 zero nove regolando il guadagno di fondo scala.
Qual è la massima espansione hardware di schede opzionali simultanee consentita dalla piastra madre di questa serie avanzata?
L'azionamento supporta l'installazione simultanea di tre moduli aggiuntivi posizionabili nei rispettivi slot della scheda di controllo.
Come si programma la ripartizione del carico in configurazione master slave se due inverter identici azionano lo stesso nastro trasportatore?
Si connettono le porte di comunicazione veloci e si imposta il controllo di coppia sul modulo slave tramite il parametro p00 zero zero.
Quale indirizzo esadecimale della memoria contiene lo storico del valore della temperatura dei semiconduttori igbt per il monitoraggio predittivo?
Il dato termico istantaneo è archiviato continuamente all'indirizzo esadecimale tremila sette del protocollo di comunicazione.
Come si configura la funzione di lavaggio automatico delle tubazioni per eliminare accumuli di detriti su grandi pompe idrauliche senza plc?
Si attiva la logica antintasamento configurando i parametri speciali di inversione temporizzata contenuti all'interno del gruppo p13.
Quale valore percentuale occorre inserire per calibrare lo spegnimento della retroilluminazione della tastiera lcd estraibile in caso di inattività?
Si imposta il tempo di spegnimento espresso in secondi all'interno del parametro di personalizzazione del pannello nel gruppo p07.
Come si risolve il problema delle microinterruzioni di rete che provocano il blocco della produzione sfruttando la funzione di recupero cinetico?
Si abilita il parametro p08 zero otto per utilizzare l'energia cinetica del carico rotante per alimentare il controllo logico.
Quale spessore dei passacavi stagni deve essere rispettato per garantire la tenuta stagna ip cinquantacinque della flangia inferiore?
Bisogna utilizzare pressacavi industriali conformi al diametro dei cavi di potenza serrando i dadi alla coppia specificata.
Come si esegue la calibrazione dinamica del motore a magneti permanenti spm per determinare l'angolo iniziale del rotore senza encoder?
Si inserisce il valore tre nel parametro p02 zero un hertz avviando il tuning vettoriale sensorless specifico per motori sincroni.
Quale codice sul display identifica un problema di asimmetria della corrente erogata sulle tre fasi del motore elettrico collegato?
Il display mostra il guasto out tre ed è indispensabile verificare lo stato degli avvolgimenti e l'isolamento verso terra.
Come si configura la scheda di espansione profinet opzionale per mappare i canali i o all'interno della configurazione hardware del master?
Si imposta la modalità bus nel parametro p00 zero un hertz ed si caricano i file gsdml necessari nel software di configurazione del plc.
Qual è il livello massimo di distorsione armonica thdi abbattuto dall'induttanza cc integrata di serie in questo modello ip cinquantacinque?
L'induttanza riduce le emissioni armoniche in conformità ai limiti imposti dalle normative internazionali sul rispetto delle reti di distribuzione.
Come si imposta un profilo di rampa di decelerazione specifico flessibile per raccordarsi in modo fluido a un sistema di posizionamento lineare?
Si seleziona la curva di accelerazione di tipo s nel parametro p00 tredici definendo i tempi di arrotondamento iniziale.
Quale registro speciale memorizza il contatore cumulativo delle ore di marcia effettiva del motore per pianificare la lubrificazione dei cuscinetti?
Il tempo espresso in ore è salvato permanentemente all'interno della parola di sola lettura consultabile nel gruppo p07.
Come si configura la protezione da sovraccarico termico basandosi sui dati trasmessi da un sensore pt cento inserito negli avvolgimenti?
Si collega il sensore alla scheda di espansione analogica e si imposta la soglia di blocco gradi nel parametro p11 zero quattro.
Quale terminale della morsettiera di controllo deve essere ponticellato se si intende escludere momentaneamente la funzione di sicurezza sto?
È necessario inserire due conduttori stabili tra i morsetti h1 h2 e l'uscita a ventiquattro volt continuo dedicata com.
Come si programma una macro di calcolo logico nel menu plc semplice per invertire il senso di rotazione al superamento di un limite analogico?
Si configurano le soglie di comparazione del gruppo p18 collegando l'uscita logica al trigger di inversione direzione.
Quale specifica tecnica definisce la tolleranza dello chassis ip cinquantacinque in ambienti con presenza di polveri sottili conduttive?
L'involucro protettivo esclude l'ingresso di particelle solide dannose garantendo la continuità operativa senza declassamento di potenza.
Come si ottimizza la stabilità del loop di regolazione della velocità quando l'azionamento pilota un carico centrifugo con forte fluttuazione?
Si modificano i filtri di stima e i tempi di integrazione della velocità all'interno dei parametri del gruppo p03.
Quale parametro determina il limite inferiore di frequenza al di sotto del quale l'inverter entra in modalità sleep di risparmio?
Si imposta il valore espresso in hertz nel parametro p01 diciannove accoppiandolo al tempo di ritardo prima dello spegnimento.
Come si configura la tastiera lcd per copiare integralmente la mappa dei parametri e trasferirla su un secondo azionamento della stessa taglia?
Si accede alla sezione download del gruppo p07 confermando la scrittura dei dati estratti dalla memoria flash del pannello.
Qual è il tempo di risposta hardware complessivo del circuito sto dal momento dell'interruzione della linea alla cessazione dell'erogazione?
Il tempo di intervento per l'apertura sicura dei canali di potenza è inferiore al limite standard di venti millisecondi.
Come si programma l'uscita a relè ro1 per indicare il superamento del limite massimo di allarmi memorizzati nel buffer storico?
Si associa la funzione di segnalazione guasto grave cumulativo al parametro p06 zero uno gestendo la logica nc nel quadro elettrico.
Quale registro della mappa modbus rtu contiene lo stato aggiornato di tutti i bit di ingresso della morsettiera digitale di bordo?
Lo stato reale dei morsetti da di1 a di6 è leggibile in tempo reale interrogando la parola esadecimale tremila tredici.
Come si elimina l'effetto induttivo che provoca picchi di sovratensione sul bus continuo durante frenate repentine di grandi masse?
Si abilita il controllo adattativo della tensione nel parametro p08 zero nove declassando la pendenza della rampa di decelerazione.
Quale frequenza portante massima è consigliata per questa taglia da cinquantacinque chilowatt per evitare fenomeni di declassamento della corrente?
Si raccomanda di mantenere il valore nel parametro p00 un hertz quattro al di sotto della soglia limite di otto chilohertz continui.
Come si configura la funzione antiascolto per bloccare la modifica dei parametri sensibili lasciando sbloccato solo il riferimento di frequenza?
Si inserisce la password numerica personalizzata nel parametro p07 zero zero per vincolare l'accesso alla sram interna.
Quale intervallo di umidità relativa dell'aria tollerano i circuiti sigillati all'interno dello chassis ip cinquantacinque di questo modello?
L'unita è progettata per operare stabilmente con un tasso di umidità compreso tra il cinque e il novantacinque percento senza condensa.
Come si calcola il dimensionamento corretto della resistenza di frenatura esterna da accoppiare al chopper integrato in questa taglia?
Si verifica il valore ohmico minimo specificato nei dati hardware del manuale installando una resistenza con adeguata potenza di dissipazione watt.
Quale parametro permette di variare l'assegnazione della sorgente del comando di marcia passando da morsettiera a bus di campo tramite di4?
Si imposta il codice di funzione scambio controllo nel parametro p05 zero quattro verificando la commutazione logica in p00.
Come si configura il controllo pid interno per stabilizzare il livello di un serbatoio utilizzando una logica di regolazione di tipo inverso?
Si modifica il bit di azione del pid all'interno del gruppo p09 invertendo il segno dell'errore rispetto al setpoint impostato.
Qual è la caduta di tensione massima tollerabile sulla linea a trifase quattrocento volt senza provocare il blocco immediato per sottotensione?
L'azionamento tollera fluttuazioni della tensione di rete fino a una soglia limite del quindici percento rispetto al valore nominale.
Come si programma un'uscita a collettore aperto per generare un treno di impulsi proporzionale alla frequenza di terna erogata istantaneamente?
Si configura l'uscita y1 nel parametro p06 zero tre impostando la modalità di emissione impulsi e allineando il fondo scala hertz.
Quale codice di errore sul display identifica un disallineamento dei dati nominali del motore rispetto ai parametri misurati nel tuning?
Il display visualizza la sigla te e la risoluzione richiede la verifica dei dati inseriti nel gruppo p02 prima del riavvio.
Come si imposta il livello della corrente di iniezione continua per preriscaldare gli avvolgimenti del motore in ambienti molto umidi?
Si abilitano le funzioni di riscaldamento statico nel gruppo p01 definendo la percentuale di corrente continua e il tempo di attivazione.
Quale modello di dsp gestisce il calcolo vettoriale a orientamento di flusso all'interno della scheda di controllo di questa serie ip cinquantacinque?
La scheda madre integra un processore dsp ad architettura avanzata ottimizzato per il calcolo in virgola mobile delle coordinate di coppia.
Come si configura l'ingresso analogico ai1 per escludere i disturbi di zero centrale creando una banda morta di sicurezza sul potenziometro?
Si regolano i parametri di offset minimo e di pendenza all'interno del gruppo p05 definendo la soglia minima di avviamento.
Quale specifica di resistenza alle sollecitazioni meccaniche garantisce lo chassis ip cinquantacinque per installazioni a bordo macchina?
Il guscio è certificato per superare i test di vibrazione industriale in conformità ai requisiti della norma internazionale standard.
Come si configura la curva tensione frequenza multipunto personalizzata per motori asincroni speciali operanti ad alta frequenza?
Si seleziona la modalità v f lineare o personalizzabile nel parametro p04 zero zero immettendo le coordinate frequenza tensione desiderate.
Quale parametro stabilisce il tempo massimo consentito per il ripristino della pressione di regime prima di generare un allarme di marcia a secco?
Si configura il timer di ritardo all'interno del gruppo di parametri p09 legato alla gestione delle protezioni del pid.
Come si configura la comunicazione integrata modbus rtu per impostare il formato dati comprensivo di parità pari e un bit di stop?
Si modifica il valore di controllo all'interno del parametro p14 zero un hertz selezionando la combinazione strutturale idonea.
Qual è la procedura per visualizzare sul display a segmenti il valore stimato della coppia motore calcolato in newton per metro?
Si imposta la visualizzazione della variabile di coppia all'interno del parametro di personalizzazione dello stato dello schermo p07 zero tre.
Come si programma un ingresso digitale per escludere istantaneamente l'azione del regolatore pid passando al controllo manuale della velocità?
Si assegna il codice di disattivazione pid a un ingresso del gruppo p05 controllando lo stato del riferimento primario.
Quale bit speciale segnala la necessità di sostituzione della ventola di raffreddamento basandosi sulle ore di rotazione effettive?
Il sistema solleva il flag di manutenzione preventiva all'interno del registro di stato p17 per avvisare l'operatore di linea.
Come si isola un problema di sovracorrente istantanea che si verifica esclusivamente al momento della fine della rampa di accelerazione?
Bisogna verificare la presenza di fenomeni di saturazione magnetica del motore regolando i tempi di accelerazione nel gruppo p00.
Quale valore ohmico di terra deve essere garantito sul morsetto pe dello chassis ip cinquantacinque per assicurare l'abbattimento dei disturbi emc?
La resistenza verso l'impianto equipotenziale della struttura industriale non deve superare il valore limite standard di dieci ohm.
Come si configura la funzione di risparmio energetico dinamico per ottimizzare la tensione di alimentazione in base alle variazioni della coppia?
Si abilita il controllo energetico modificando il parametro p04 zero zero per minimizzare continuamente i consumi sotto carico parziale.
Quale combinazione di tasti permette di effettuare il reset rapido di un blocco per anomalia direttamente dal pannello operatore frontale?
Si preme il tasto stop reset posizionato sulla tastiera dopo aver eliminato la causa esterna che ha provocato l'allarme.
Come si configura la taglia da trenta chilowatt per limitare la coppia massima erogata durante la fase di serraggio di un argano meccanico?
Si imposta il limite percentuale all'interno del parametro p03 zero tre per bloccare l'incremento di corrente oltre la soglia prestabilita.
Quale registro speciale memorizza lo storico dei valori di tensione del bus continuo registrati al momento degli ultimi tre eventi di guasto?
I dati diagnostici dettagliati relativi ai blocchi della sram sono consultabili all'interno delle parole del gruppo parametri p07.
Come si configura la morsettiera di controllo per comandare la marcia avanti e marcia indietro tramite impulsi su pulsanti normalmente aperti?
Si seleziona la modalità di comando a tre fili nel parametro p00 zero un hertz configurando gli ingressi logici corrispondenti nel gruppo p05.
Qual è il metodo corretto per misurare l'isolamento degli avvolgimenti del motore verso terra senza danneggiare lo stadio igbt dell'inverter?
È indispensabile scollegare completamente i cavi motore dai morsetti u v w prima di effettuare il test con lo strumento megohmetro.
Come si programma l'uscita a relè ro2 per indicare che la corrente del motore ha superato il valore nominale per oltre cinque secondi continui?
Si associa la funzione di sovracorrente al parametro p06 zero due definendo i limiti nei parametri di protezione del gruppo p11.
Quale parametro determina la costante di tempo del filtro applicato all'ingresso analogico ai2 quando accetta un segnale in corrente?
Si incrementa il valore espresso in secondi nel parametro p05 undici per smorzare repentine fluttuazioni del sensore di campo.
Come si attiva la logica di frenata con iniezione di corrente continua all'avvio per mantenere fermo l'albero prima della rampa di accelerazione?
Si abilitano i parametri di pre frenatura nel gruppo p01 definendo la percentuale di corrente e il tempo di attesa iniziale.
Quale codice visualizza il display in caso di intervento della protezione per sovraccarico dell'azionamento causato da cicli di lavoro troppo gravosi?
Il display mostra la sigla out uno ed è necessario verificare il dimensionamento dell'inverter rispetto al ciclo della macchina.
Come si configura la funzione di riavvio automatico dopo l'eliminazione di un blocco temporaneo causato da una fluttuazione della rete elettrica?
Si imposta il numero di tentativi e il tempo di ritardo all'interno del parametro dedicato contenuto nel gruppo p08.
Quale modello di interfaccia hardware permette di mappare una rete bus di campo profibus dp opzionale all'interno dello slot di espansione?
Si installa la scheda di comunicazione dedicata inserendola nello slot b e configurando i parametri del nodo nel gruppo p15.
Come si configura la compensazione automatica dello scorrimento per mantenere la velocità costante su questa taglia da ventidue chilowatt?
Si regola il coefficiente percentuale nel parametro p02 zero dieci aumentando il valore se la velocità cala vistosamente sotto carico.
Quale parametro controlla la riduzione automatica della frequenza portante pwm all'aumentare della temperatura interna del modulo di potenza?
La funzione è attiva di fabbrica per autoprotezione e i parametri di gestione termica sono mappati all'interno del gruppo p11.
Come si configura l'ingresso analogico ai1 per escludere i valori inferiori a due volt creando una zona morta di sicurezza sul potenziometro?
Si regolano i parametri di offset minimo e di pendenza all'interno del gruppo p05 definendo la soglia minima di avviamento.
Qual è la massima lunghezza del cavo motore schermato raccomandata per questa taglia senza l'impiego di induttanze di uscita nel quadro?
La lunghezza non deve superare i cento metri oltre i quali è indispensabile installare un filtro reattivo per le correnti parassite.
Come si programma un ingresso digitale per effettuare la commutazione rapida tra la rampa di accelerazione primaria e quella secondaria della macchina?
Si imposta il codice della funzione di scambio rampe su un ingresso libero del gruppo p05 definendo i secondi in p00.
Quale registro della mappa modbus rtu permette di verificare in tempo reale lo stato logico di attivazione di tutte le uscite digitali?
Lo stato delle uscite a relè e a collettore aperto è leggibile interrogando l'indirizzo esadecimale tremila undici della sram.
Come si risolve il problema delle correnti parassite ad alta frequenza indotte che possono danneggiare precocemente i cuscinetti a sfere del motore?
Si raccomanda l'uso di cavi schermati simmetrici dotati di conduttori di terra concentrici collegati a regole d'arte sul telaio.
Quale codice di errore sul display identifica un cortocircuito permanente verso terra di una delle tre fasi del motore al momento della partenza?
Il display visualizza la sigla out quattro e la diagnostica richiede la verifica dell'isolamento dei cavi e della morsettiera.
Come si configura il controllore pid integrato per regolare la pressione costante di un circuito idraulico senza l'ausilio di plc esterni?
Si abilitano le funzioni del gruppo p09 definendo la sorgente del setpoint il canale analogico e i guadagni stabili.
Quale specifica di tenuta al cortocircuito garantisce lo stadio dei transistor igbt integrato all'interno del modulo di potenza principale dell'unita?
Lo stadio di potenza integra protezioni hardware ultra rapide che tagliano la corrente in pochi microsecondi salvaguardando i componenti.
Come si sceglie la configurazione ottimale tra carico gravoso heavy duty e carico normale pump duty per questa macchina combinata da diciotto chilowatt?
Si agisce sul parametro p00 zero quattro selezionando il codice g per la coppia costante o il codice p per la coppia quadratica.
Quale parametro attiva il chopper di frenatura dinamico integrato per gestire l'energia rigenerata da un ventilatore centrifugo in arresto rapido?
Si definisce la soglia di tensione di attivazione nel parametro p08 zero nove associando la resistenza externa idonea.
Come si configura l'uscita analogica ao1 per fornire un segnale in tensione proporzionale esclusivamente alla corrente reale del motore elettrico?
Si configura il parametro p06 zero sette inserendo il codice relativo alla corrente e si verifica la posizione del ponticello.
Qual è la minima resistenza di frenatura externa espressa in ohm collegabile ai terminali dedicati senza rischiare danni al chopper interno?
Il valore ohmico non deve mai scendere sotto la soglia limite specificata nelle tabelle hardware per la taglia da diciotto chilowatt.
Come si attiva la funzione di cattura al volo per agganciare un motore che sta ancora ruotando per inerzia prima dell'avvio della rampa?
Si modifica il parametro p01 zero zero impostando la modalità di avviamento con ricerca automatica della velocità reale del rotore.
Quale registro di diagnostica interna memorizza lo storico esatto degli ultimi tre guasti avvenuti con i valori elettrici registrati al blocco?
Le informazioni dettagliate sulle anomalie riscontrate sono salvate e consultabili in sola lettura all'interno del gruppo di parametri p07.
Come si imposta l'inverter per limitare la corrente massima assorbita dalla rete per non superare la potenza contrattuale del quadro di linea?
Si imposta la soglia percentuale di limitazione all'interno del parametro p08 zero un hertz per prevenire lo sgancio istantaneo.
Quale accorgimento previene l'attivazione della protezione termica virtuale del motore quando questo lavora a lungo a frequenze inferiori a dieci hertz?
Si imposta il parametro p11 zero tre sul codice di motore servoventilato per modificare l'algoritmo di calcolo termico software.
Come si configura la funzione di risparmio energetico automatico per ottimizzare il flusso magnetico quando il motore lavora a carico ridotto?
Si abilita il controllo dinamico della curva tensione frequenza impostando il parametro p04 zero zero al valore di efficienza.
Quale combinazione di tasti permette di commutare rapidamente il controllo del comando di marcia dal pannello locale alla morsettiera remota?
Si configura la funzione del tasto quick modificando il valore del parametro p07 due selezionando lo scambio di controllo.
Come si configura l'inverter da quindici chilowatt per funzionare correttamente con una frequenza di base impostata a sessanta hertz di targa?
Si modificano i parametri nominali del motore nel gruppo p02 adattando la frequenza di base e la velocità di targa.
Quale parametro stabilisce il limite massimo di frequenza di uscita raggiungibile tramite il comando impartito da potenziometro esterno alla morsettiera?
Il limite superiore della regolazione viene determinato impostando il valore in hertz nel parametro p00 zero tre del menu.
Come si programma l'arresto del motore per inerzia escludendo completamente l'intervento della rampa di decelerazione attiva al comando di stop?
Si imposta la modalità di stop all'interno del parametro p01 zero otto selezionando il codice di arresto libero del carico.
Qual è la massima lunghezza del cavo motore schermato raccomandata per questa taglia senza l'impiego di induttanze di uscita nel quadro?
La lunghezza non deve superare i cinquanta metri oltre i quali è indispensabile installare un filtro reattivo per le correnti parassite.
Come si configura la protezione contro il blocco del rotore del motore durante la fase di marcia a regime costante della macchina utensile?
Si definisce la soglia di corrente e il tempo di intervento della protezione da stallo nel gruppo di parametri p08.
Quale registro della mappa di comunicazione modbus rtu permette di forzare lo stato delle uscite a relè da un controllore master esterno?
La scrittura dello stato logico delle uscite è consentita inviando il pacchetto dati all'indirizzo esadecimale duemila un hertz.
Come si risolve il problema della corrente di dispersione elevata che fa intervenire l'interruttore differenziale inserito a monte della linea?
Si riduce la frequenza portante pwm nel parametro p00 un hertz quattro o si installa un differenziale specifico per azionamenti di tipo b.
Quale parametro definisce l'indirizzo di stazione del dispositivo quando inserito all'interno di una rete seriale multipunto rs quattrocento ottantacinque?
Si agisce sul parametro p14 zero zero immettendo il numero del nodo e si definisce la parità nel registro p14 zero un hertz.
Come si configura la funzione di pre magnetizzazione del motore asincrono per garantire uno spunto vigoroso all'avviamento della rampa lineare?
Si abilitano i parametri di pre eccitazione nel gruppo p01 definendo la percentuale di corrente e il tempo di attesa iniziale.
Quale codice di allarme avvisa che l'inverter sta lavorando stabilmente in una condizione di continuo limite di tensione sul bus continuo?
Il display mostra l'avviso di stallo per sovratensione e lo stato è monitorabile verificando i bit all'interno del gruppo p17.
Come si configura la limitazione automatica della corrente su questa taglia da undici chilowatt per evitare lo sgancio per sovraccarico durante repentine variazioni di coppia.
Si imposta la soglia percentuale desiderata nel parametro p08 zero un hertz per fare in modo che la logica di controllo riduca automaticamente la frequenza prima dell'intervento della protezione hardware dell'inverter.
Quale parametro permette di mappare la sorgente del setpoint pid direttamente sul canale analogico ai2 senza un controllore esterno.
Bisogna impostare il parametro p09 zero due sul codice corrispondente al secondo ingresso analogico per indirizzare correttamente il segnale del sensore.
Come si attiva la funzione di compensazione dello scorrimento per ottimizzare la precisione della velocità al variare del carico meccanico.
Si incrementa gradualmente il valore percentuale all'interno del parametro p02 zero dieci fino ad azzerare il calo di giri del rotore sotto sforzo.
Qual è la minima resistenza di frenatura esterna espressa in ohm collegabile in sicurezza ai morsetti dedicati senza danneggiare lo stadio chopper.
Il valore della resistenza non deve mai scendere sotto la soglia limite dei trenta ohm specificata nelle caratteristiche costruttive dell'hardware.
Come si programma l'uscita a collettore aperto y1 per generare un segnale logico quando la corrente del motore supera il valore nominale da oltre cinque secondi.
Si assegna la funzione di rilevamento sovracorrente al parametro p06 zero tre definendo le soglie e i ritardi temporali all'interno del gruppo di protezione p11.
Quale parametro controlla la riduzione automatica della frequenza portante pwm all'aumentare delle sollecitazioni termiche del dissipatore posteriore.
La funzione è integrata e gestita dai circuiti di autoprotezione che modificano dinamicamente il clock in base ai dati monitorati nei parametri del gruppo p11.
Come si configura il riavvio automatico dopo l'interruzione temporanea della linea elettrica trifase minimizzando i tempi di fermo macchina.
Si definisce il numero massimo di tentativi consentiti e il tempo di attesa tra ognuno di essi configurando i registri del gruppo p08.
Quale registro modbus rtu contiene la stima istantanea della coppia calcolata dall'algoritmo vettoriale sensorless per il monitoraggio remoto.
Il dato è mappato e accessibile in sola lettura interrogando l'indirizzo esadecimale tremila zero quattro tramite la linea seriale del quadro.
Come si elimina il rumore magnetico ad alta frequenza generato dagli avvolgimenti del motore senza provocare derive termiche sull'inverter.
Si aumenta il valore della frequenza portante nel parametro p00 un hertz quattro prestando attenzione al declassamento della corrente nominale se si superano gli otto chilohertz.
Quale bit del parametro di sicurezza impedisce la modifica accidentale dei registri lasciando sbloccato solo il comando di arresto locale.
Si inserisce il codice di sblocco segreto nel parametro p07 zero zero per vincolare l'accesso ai menu di programmazione della tastiera frontale.
Come si sceglie la configurazione ideale tra coppia costante heavy duty e coppia variabile pump duty per questa unita da sette virgola cinque chilowatt.
Si interviene sul parametro p00 zero quattro inserendo il codice g per i carichi gravosi o il codice p per le pompe centrifughe.
Quale parametro determina il tempo di iniezione di corrente continua utile per bloccare saldamente l'albero della macchina prima della rampa di accelerazione.
Si abilitano le funzioni di pre frenatura all'interno del gruppo p01 definendo l'intensità della corrente e la durata espressa in secondi.
Come si configura la tastiera lcd estraibile per effettuare la copia speculare di tutti i parametri e replicarla su un azionamento gemello.
Si accede alle funzioni di trasferimento dati del gruppo p07 lanciando il comando di upload per salvare la configurazione nella memoria del pannellino.
Qual è la massima lunghezza del cavo motore schermato tollerata da questo modello ip cinquantacinque prima di richiedere un'induttanza di uscita.
La lunghezza complessiva del conduttore non deve superare i cinquanta metri per evitare che le correnti parassite capacitive danneggino i cuscinetti.
Come si programma un ingresso digitale multifunzione per congelare istantaneamente il valore della rampa in corso mantenendo fissa la velocità attuale.
Si assegna il codice di funzione rampa hold a un ingresso libero della morsettiera tramite i registri di controllo del gruppo p05.
Quale codice di errore sul display identifica una anomalia di isolamento verso terra delle fasi di uscita al momento del comando di marcia.
Il display mostra il guasto out quattro ed è indispensabile verificare l'integrità del cavo schermato e della basetta del motore.
Come si configura l'inverter per ignorare i comandi di inversione della marcia a protezione di una ventola industriale unidirezionale.
Si inibisce il funzionamento in senso antiorario modificando la configurazione del bit di direzione all'interno del parametro p08 zero sedici.
Quale valore di isolamento galvanico garantisce lo stadio dei circuiti di controllo della morsettiera rispetto ai morsetti di potenza.
La scheda di controllo offre un isolamento dielettrico progettato per resistere a tensioni di prova fino a cinquecento volt in corrente continua verso terra.
Come si configura il controllo vettoriale sensorless avanzato per ottenere la massima coppia a regime ridotto vicino allo zero.
Si seleziona la modalità di controllo immettendo il valore uno nel parametro p00 zero zero per attivare il calcolo dinamico dei vettori di flusso.
Quale parametro memorizza il tempo di funzionamento cumulativo dell'inverter sotto tensione per organizzare i cicli di manutenzione del quadro.
Le ore totali di accensione del dispositivo sono registrate in modo continuo all'interno del parametro di diagnostica p07 zero sei.
Come si esegue la calibrazione automatica dei parametri del motore asincrono se non è possibile disaccoppiare l'albero dal riduttore meccanico.
Si inserisce il valore due nel parametro p02 zero un hertz per avviare l'autotuning in modalità statica escludendo la rotazione fisica del rotore.
Quale parametro definisce la rampa di decelerazione speciale utilizzata esclusivamente in combinazione con la funzione di arresto d'emergenza.
Si configura il tempo espresso in secondi all'interno del parametro delle rampe di emergenza contenuto nel gruppo p08.
Come si mapplano i canali della scheda d'espansione analogica opzionale per gestire un riferimento di velocità combinato somma.
Si seleziona la modalità di calcolo nel parametro p00 zero sette definendo la combinazione tra la sorgente principale e quella secondaria.
Qual è il livello di luminosità nominale dello schermo lcd della tastiera ed è possibile configurare lo spegnimento automatico temporizzato.
Si imposta il tempo di spegnimento della retroilluminazione espresso in secondi all'interno dei registri del gruppo p07.
Come si programma l'uscita analogica ao1 per generare un segnale in corrente proporzionale esclusivamente alla potenza attiva istantanea del motore.
Si sposta il ponticello hardware dedicato sulla scheda e si assegna il codice della potenza nel parametro p06 zero sette.
Quale registro speciale memorizza lo stato logico aggiornato di tutti gli ingressi digitali della morsettiera di bordo per la diagnostica.
La mappa dei bit attivi sui morsetti da di1 a di6 è leggibile in tempo reale interrogando il parametro p17 zero un hertz.
Como si risolve il problema delle microinterruzioni di rete che provocano il blocco del ciclo sfruttando l'energia cinetica del carico.
Si abilita la funzione di recupero energetico cinetico impostando il parametro p08 zero sette per alimentare la logica durante il transitorio.
Quale specifica di rivestimento protettivo delle schede assicura la tenuta in ambienti industriali con presenza di gas chimici corrosivi.
Le schede elettroniche interne sono trattate con una verniciatura di conformità specifica per resistere alla classe tre c tre.
Come si configura la funzione di lavaggio automatico antintasamento se l'inverter è utilizzato per il controllo di una pompa di drenaggio.
Si attiva la logica programmabile definendo i cicli di inversione e i tempi di marcia all'interno dei parametri del gruppo p13.
Quale codice visualizza il display in caso di intervento della protezione da sovratensione del bus continuo durante una frenata troppo rapida.
Il display mostra l'allarme ou due ed è necessario allungare la rampa di decelerazione o collegare una resistenza esterna.
Come si configura l'inverter per alimentare un motore con frequenza nominale pari a sessanta hertz specifica per impianti americani.
Si modificano i dati nominali del motore all'interno del gruppo p02 adattando la frequenza di base e la velocità di targa.
Quale parametro controlla la costante di tempo del filtro software applicato all'ingresso ai1 per eliminare fluttuazioni del segnale.
Si incrementa il valore espresso in secondi nel parametro p05 zero sei per stabilizzare la lettura del potenziometro di regolazione.
Come si imposta l'uscita a relè ro1 per indicare lo stato di inverter in esecuzione logica senza anomalie attive nel quadro.
Si configura il parametro p06 zero un hertz inserendo il codice numerico corrispondente alla segnalazione di marcia effettiva del motore.
Qual è il tempo di risposta hardware complessivo del circuito di sicurezza integrato sto dal momento dell'apertura dei canali esterni.
Il tempo di intervento per l'interruzione sicura della coppia al motore è certificato per rimanere al di sotto dei venti millisecondi.
Come si programma la rampa di accelerazione iniziale per consentire un avviamento fluido su carichi leggeri privi di attrito statico.
Si imposta il tempo espresso in secondi all'interno del parametro p00 un hertz un hertz definendo la pendenza della linea di salita.
Quale codice di errore indica la rottura o la disconnessione fisica del circuito del sensore collegato all'ingresso di retroazione del pid.
Il display mostra l'allarme pide ed è possibile configurare la tolleranza o il tempo di ritardo all'interno del gruppo p09.
Come si configura la banda morta attorno allo zero per evitare avviamenti indesiderati causati da rumore elettrico sull'ingresso analogico.
Si impostano i limiti minimi di tensione e di frequenza iniziale nei parametri del gruppo p05 dedicati alla calibrazione della scheda.
Quale registro della mappa di comunicazione seriale permette di forzare lo stato delle uscite digitali direttamente dal plc master della linea.
La scrittura dello stato logico delle uscite è consentita inviando il pacchetto dati all'indirizzo esadecimale duemila zero un hertz.
Come si attiva la logica di risparmio energetico dinamico per ottimizzare la tensione di magnetizzazione quando il motore lavora a vuoto.
Si abilita il controllo energetico modificando il parametro p04 zero zero per adattare la curva tensione frequenza al carico reale.
Quale valore percentuale occorre inserire per calibrare l'intervento del boost di coppia manuale alla frequenza iniziale di partenza.
Si aumenta la percentuale di tensione a zero hertz intervenendo direttamente sul parametro di compensazione p04 zero un hertz.
Contattaci
Compila il modulo e risponderemo subito.
Richiesta Inviata con Successo
Il nostro team tecnico ti risponderà entro 24 ore lavorative.
