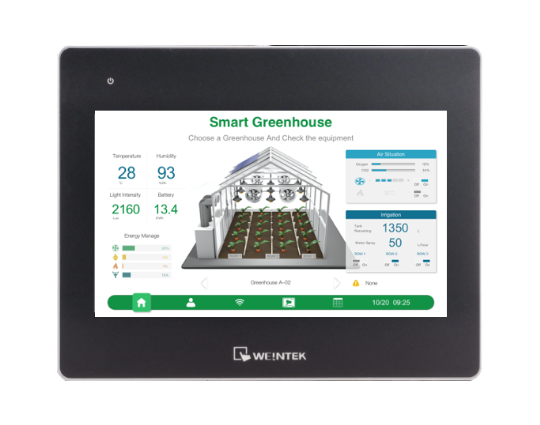

Touch screen CMT3072XH2
7" wva quad core risc, canbus, 2eth iot
4.0
Più info
Acquisto riservato
Accedi al tuo account per visualizzare il prezzo e acquistare questo prodotto.
LOGIN / REGISTRATIConsegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | CMT |
| Hardware & Schermo |
Display: 7" WVA LCD, Risoluzione 1024 x 600, Touch Resistivo
CPU / Memoria: Quad-core RISC, 4 GB Flash, 1 GB RAM
Slot espansione: Nessuno
|
| Connettività & Porte |
Interfacce: LAN 1 (GbE), LAN 2 (10/100M), 1x USB 2.0, CAN Bus, COM1 (RS232), COM2/COM3 (RS485)
|
| Meccanica & Ambiente |
Funzioni / Certificazioni: Elevata fluidità grafica (acceleratore 3D), OPC UA, MQTT, CE
Montaggio: Incasso frontale
Funzioni / Certificazioni: Modello compatto top di gamma per connettività PLC multipla
Note generali: Sostituisce la fortunata serie cMT3072XH con ottimizzazioni hardware
Grado di protezione: IP66 frontale
Dima di foratura: 192 x 138 mm
Dimensioni: 200.3 x 146.3 x 35 mm
Temperatura di esercizio: 0°C ... +50°C
|
| Elettronica |
Alimentazione: 24 ±20% VDC, 480 mA @ 24 VDC (circa 11.5 W), 24VDC
Isolamento: Integrato
|
| Peso | 0.7 kg |
🛠 Montaggio Meccanico
- Montaggio esclusivamente a incasso; custodie plastiche ad alta resistenza o alluminio pressofuso secondo la diagonale
- Formati: 7" wide, 10/10.1" wide, 12/15/15.6" wide
- Inserimento frontale nello scasso rettangolare sulla lamiera della porta del quadro; fissaggio con ganci a vite metallici dalla parte interna
- Tenuta: pannello frontale ip66/nema4; coppia di serraggio omogenea per comprimere correttamente la guarnizione in gomma
- Distanze di rispetto: almeno 25 mm sui fianchi e 50 mm sopra/sotto (architettura fanless)
- Accortezza side-by-side: cornici true-flat consentono affiancamento continuo orizzontale a filo; mantenere temperatura ambientale sotto i 50°c
💻 Configurazione Software
- Software: easybuilder pro (sviluppo hmi) + easyaccess 2.0 (teleassistenza/vpn)
- Connessione: porta lan1 alla stessa rete del pc via cavo ethernet dritto, alimentazione 24vdc; password di fabbrica 111111
- Lettura progetto (upload): utility/upload in easybuilder pro, file .exob
- Clonazione rapida senza pc: build download file per usb/sd card, copia su chiavetta fat32, inserimento nella porta usb host del pannello spento
- Identificazione touch: modelli standard = resistivo (4/5 fili); modelli con suffisso p = capacitivo proiettato multitocco
- Server hmi cieco (serie svr): visualizzazione tramite app gratuita cmt viewer su pc/tablet o pannelli remoti
- cmt-fhdx-820: uscita hardware hdmi, configurabile via easybuilder pro e collegabile a monitor touch esterno (es. serie exenta mt)
⚡ Sicurezza e Cablaggio
- Sezionare la linea prima di cablare il connettore di alimentazione a 3 pin estraibile a vite
- Alimentazione rigorosamente stabilizzata a 24vdc; collegare il pin centrale di terra alla barra equipotenziale del quadro
- Utilizzare cavi schermati per le linee seriali; separare fisicamente i cavi di segnale/rete dalle canaline di potenza
📝 Note Extra
Porte ethernet doppie (lan1/lan2) su modelli con sigla finale 2 o 8. Porte seriali com1 (rs232), com2/com3 (rs485 2/4 fili) via d-sub 9 pin. Can bus su modelli advanced.
Come si configura la doppia porta ethernet per isolare la rete aziendale dalla rete dei plc di stabilimento in questo modello compatto?
Si assegna una sottorete statica differente a ciascuna interfaccia lan tramite il pannello delle impostazioni di rete su easybuilder pro.
Quale registro speciale memorizza il numero totale di client cmt viewer collegati simultaneamente in una sessione di supervisione cloud dal quadro?
Il dato numerico riguardante le connessioni remote attive viene scritto continuamente nella parola di sistema lw novantuno e trenta.
Come si configura la ritentività dei registri interni del pannello da sette pollici per preservare i dati durante le microinterruzioni?
Si definisce l'intervallo delle memorie persistenti configurando le proprietà della sram ritentiva nel menu dei parametri del progetto.
Qual è la procedura per sbloccare il download del progetto se la password amministrativa locale del terminale da sette pollici è stata smarrita?
Si esegue il ripristino hardware di fabbrica tramite lo switch posteriore ricaricando il sistema operativo aggiornato tramite usb.
Come si programma una macro per calcolare il checksum di una stringa ricevuta in formato ascii sulla com1 rs485 del pannello?
Si scrive uno script basato su un ciclo che esegue l'operazione logica xor sui singoli caratteri dell'array estratti consecutivamente.
Quale valore di attenuazione dei disturbi di linea offre il filtro software integrato applicabile sui segnali di tocco capacitivo industriale?
Il controller touch permette di innalzare la soglia di stabilità elettrica modulando il parametro di gain via firmware integrato.
Come si attiva l'esportazione automatica dei file dei report memorizzati localmente verso un server di archiviazione nas aziendale tramite lan?
Si configura la sincronizzazione dei dati impostando il percorso di rete standard e immettendo le credenziali di accesso.
Quale parametro software stabilisce la massima dimensione allocabile per i file del registro allarmi nella flash interna da quattro gigabyte?
La dimensione massima del database storico viene definita definendo il limite del numero di record nel menu degli allarmi.
Come si verifica lo stato di deterioramento termico della cpu quad core durante i cicli di lavoro a massima luminosità nel quadro?
Si monitora continuamente il valore della temperatura interna dello chassis registrato all'interno della parola speciale di sistema lw novantuno e quaranta.
Quale bit speciale indica il corretto montaggio logico di una periferica usb inserita nella presa host per il salvataggio dei report di linea?
L'attivazione del bit speciale di stato m1912 conferma che la chiavetta esterna è stata riconosciuta e allocata dal file system.
