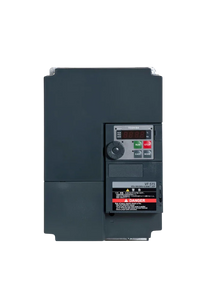

Inverter TOSHIBA VFS15 4075PL-W1

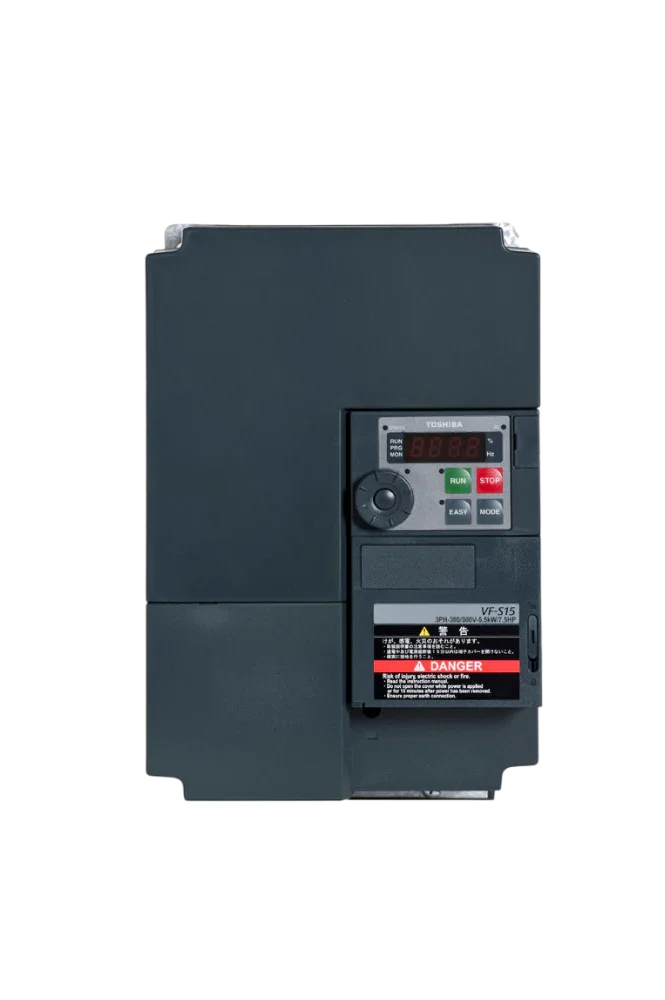

Inverter TOSHIBA VFS15 4075PL-W1
Inverter TOSHIBA VFS15 4075PL-W1
Toshiba
4,9
+300 recensioni Ebay

Inverter VFS15 4075PL-W1

7,5 kW 17A 400V 3ph Più info

USD582.00
IVA esclusa (Reverse Charge UE)
USD710.04
IVA inclusa
Aggiungi al carrello
Disponibile
Consegna tra il
Consegna stimata...
DHL
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
In 24 ore ottieni:
Verifica compatibilità Consulenza completa Miglior prezzo garantito
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
SerieVFS15
SKUInverter TOSHIBA VFS15 4075PL-W1
Specifiche elettriche
Potenza: 7.5 kw Tensione: 380-480v ac trifase Frequenza: 0.1 - 500 hz Sovraccarico: 150% per 60s, 200% per 0.5s
Motore e logica
Controllo: v/f e vettoriale (sensorless) Risparmio: modalità risparmio energetico pto Pid: regolatore pid integrato avanzato
Hardware e dotazione
Filtro emc: integrato ad alte prestazioni Protezione: grado ip20 Durata: condensatori a lunga vita (10 anni) Porte com: rs-485 integrata
Sicurezza e ambiente
Sicurezza sto: integrata di serie (sil2/pl d) Certificazioni: ce, ul, csa, rohs Ambiente: operativo fino a 60°c (con derating)
ProduttoreToshiba
Peso4.0 kg

🛠 Montaggio Meccanico

  • Scocche compatte (monofase 200v 0.4-2.2 kw, trifase 400v 0.75-2.2 kw): aggancio rapido su guida din standard da 35 mm tramite apposito kit accessorio, oppure fissaggio diretto sulla piastra di fondo del quadro tramite asole superiori/inferiori (2 o 4 viti m4)
  • Spazio di rispetto: almeno 100 mm sopra e sotto l'unità per il libero flusso d'aria indotto dalla ventola
  • Scocche medie e grandi (trifase 400v 5.5-22 kw): montaggio esclusivo a parete tramite 4 viti di fissaggio (m4 o m5); non è consentito l'uso di agganci rapidi a clip per il peso elevato e le vibrazioni
  • Spazio di rispetto: almeno 100 mm sopra e sotto; i modelli oltre 5.5 kw integrano ventole ad alta portata e richiedono corretto ricircolo d'aria
  • Accortezza smart side-by-side: se la temperatura ambientale interna al quadro è sotto i 40°c, è consentita l'installazione affiancata a contatto (zero-clearance) rimuovendo l'etichetta di protezione superiore

💻 Configurazione Software

  • Software applicativo: toshiba pcm002z (parametrizzazione, monitoraggio, diagnostica)
  • Driver hardware: toshiba usb-485-2w driver o usb001z driver
  • Connessione fisica: collegare l'inverter spento al pc tramite modulo usb001z inserito nella porta rj45; alimentare l'azionamento; avviare il software e selezionare la porta com virtuale corretta
  • Lettura parametri: avviare la sessione online per importare la mappa dei parametri dall'inverter al pc
  • Clonazione rapida: salvare il file di backup su pc, connettere il secondo azionamento della stessa taglia e lanciare la scrittura massiva in meno di 10 secondi
  • Monitoraggio real-time: funzione trend tool per visualizzare giri motore, coppia e corrente istantanea
  • Porta di comunicazione: canale seriale integrato sul connettore rj45 frontale; protocollo modbus rtu / toshiba inverter protocol; interfaccia rs485 a 2 fili; velocità massima 38.400 bps
  • Moduli opzionali di rete: profibus-dp, profinet, ethercat, ethernet/ip, canopen

⚡ Sicurezza e Cablaggio

  • Prima di collegamenti sulla morsettiera di potenza (r/s/t ingresso, u/v/w uscita), togliere tensione e attendere almeno 15 minuti
  • Verificare visivamente che la spia rossa di presenza carica sui condensatori del bus dc (charge lamp) sia completamente spenta
  • Utilizzare obbligatoriamente cavi schermati per il collegamento del motore, tenuti separati dai conduttori di segnale analogico/digitale

📝 Note Extra

Parametri principali: au1, acc, dec, fh, ul, ll. Selezione comando: cnod (0=locale, 1=morsettiera, 2=seriale). Selezione frequenza: fnod. Controllo motore: pt (0=v/f, 1=coppia variabile, 2=torque boost, 3=vettoriale sensorless, 6=pm). Protezione motore: thr. Codici errore: oc1/oc2/oc3 (sovracorrente), ol1/ol2 (sovraccarico), op1/op2/op3 (sovratensione).

Come si configura la protezione termica elettronica virtuale per salvaguardare un motore di potenza molto ridotta da sette virgola cinque chilowatt? +

Si riduce il valore della corrente nominale inserendo il dato esatto di targa all'interno del parametro f seicento.

Quale parametro permette di regolare la pendenza minima della rampa di accelerazione per carichi a bassissima inerzia rotazionale? +

Si modifica il tempo espresso in secondi nel parametro acc riducendo il valore per un avvio immediato della terna.

Come si configura l'ingresso analogico per accettare un segnale di riferimento in tensione compreso tra zero e dieci volt? +

Si verifica che il selettore hardware sia impostato su tensione e si mapplano i limiti percentuali nel gruppo f duecento.

Qual è il comportamento predefinito dell'inverter se si verifica un'interruzione improvvisa del cavo del segnale del potenziometro? +

Il dispositivo rileva l'anomalia in base alla configurazione del parametro f seicento trenta eseguendo l'arresto o mantenendo i giri.

Come si programma l'uscita a collettore aperto per segnalare che la frequenza di uscita ha superato la soglia minima impostata? +

Si assegna la funzione di rilevamento frequenza al parametro f cento trenta inserendo il valore limite in hertz.

Quale codice di errore identifica un surriscaldamento anomalo dei circuiti interni e come si verifica la temperatura attuale? +

Il display mostra la sigla oh e la temperatura del modulo è leggibile all'interno dei parametri di sola lettura dello schermo.

Come si esegue il ripristino completo di tutti i registri della sram per ricaricare la mappa dei parametri di fabbrica dell'inverter? +

Si imposta il parametro typ al valore tre cancellando le personalizzazioni e ripristinando i dati standard europei.

Quale registro della mappa di comunicazione permette di monitorare in tempo reale il valore della tensione presente sul bus continuo? +

Il dato espresso in volt è accessibile in sola lettura interrogando l'indirizzo esadecimale fa zero cinque via seriale.

Come si configura la funzione di risparmio energetico automatico per ottimizzare la tensione di magnetizzazione quando il motore lavora a vuoto? +

Si abilita il controllo dinamico modificando il parametro pt al valore di efficienza energetica per carichi ridotti.

Quale tempo di ritardo si può impostare sull'attivazione degli ingressi digitali per filtrare i disturbi di rimbalzo dei contatti esterni? +

Si modifica la costante di campionamento degli ingressi intervenendo sul parametro di filtro hardware contenuto nel gruppo f cento.
PERCHà SCEGLIERE QUESTA SERIE
Doppio processore DSP integrato
Logica di calcolo ultra-veloce che garantisce accelerazioni e decelerazioni fulminee con stabilità dinamica assoluta.
Algoritmo sensorless Toshiba >200% coppia
Controllo vettoriale proprietario che eroga oltre il 200% di coppia stazionaria a 0Hz su asincroni e sincroni PM.
Doppia classificazione ND/HD nativa
Gestione a doppio rating per ottimizzare la taglia dell'inverter in base al carico.
Affidabilità e longevità da record
Prodotto storico di riferimento per la robustezza componentistica, garantito per applicazioni industriali critiche e di sollevamento.

RICHIEDI QUOTAZIONE

e ottieni risposta in 24h massimo.

×
Inviando questo modulo accetti il trattamento dei dati secondo la nostra Informativa sulla Privacy.

CONFRONTO TECNICO AVANZATO

GUIDA ALL'INSTALLAZIONE - INVERTER GD28-022G-4

Installazione e sicurezza: montaggio verticale obbligatorio per garantire la corretta dissipazione termica (lasciare spazio libero sopra e sotto). Utilizzare cavi schermati per il collegamento al motore e separare rigorosamente i cavi di potenza da quelli di segnale per minimizzare le interferenze EMI. Verificare sempre l'adeguatezza della messa a terra.

🔌 Attenzione: attendere almeno 5 minuti dopo lo spegnimento prima di intervenire sui morsetti di potenza; i condensatori del bus DC mantengono cariche residue pericolose.
