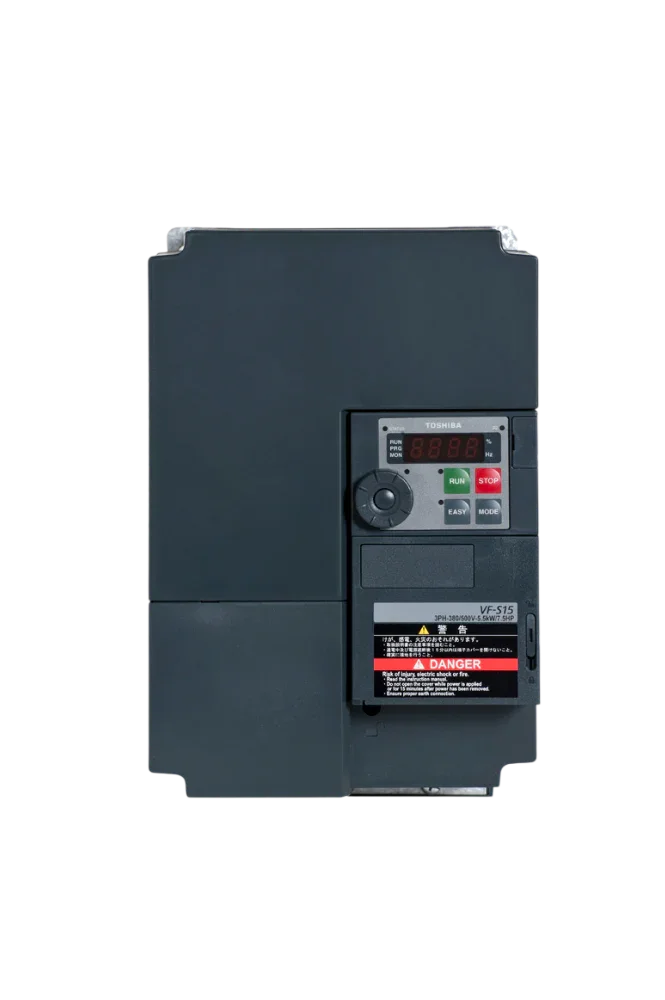

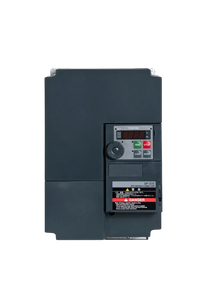

Inverter TOSHIBA VFS15 4055PL-W1
Inverter TOSHIBA VFS15 4055PL-W1
Inverter TOSHIBA VFS15 4055PL-W1
Toshiba
4,9
+300 recensioni Ebay

Inverter VFS15 4055PL-W1

5,5 kW 14,3A 400V 3ph Più info

USD524.00
IVA esclusa (Reverse Charge UE)
USD639.28
IVA inclusa
Aggiungi al carrello
Disponibile
Consegna tra il
Consegna stimata...
DHL
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
In 24 ore ottieni:
Verifica compatibilità Consulenza completa Miglior prezzo garantito
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
SerieVFS15
SKUInverter TOSHIBA VFS15 4055PL-W1
Specifiche elettriche
Potenza: 5.5 kw Tensione: 380-480v ac trifase Frequenza: 0.1 - 500 hz Sovraccarico: 150% per 60s, 200% per 0.5s
Motore e logica
Controllo: v/f e vettoriale (sensorless) Risparmio: modalità risparmio energetico pto Pid: regolatore pid integrato avanzato
Hardware e dotazione
Filtro emc: integrato ad alte prestazioni Protezione: grado ip20 Durata: condensatori a lunga vita (10 anni) Porte com: rs-485 integrata
Sicurezza e ambiente
Sicurezza sto: integrata di serie (sil2/pl d) Certificazioni: ce, ul, csa, rohs Ambiente: operativo fino a 60°c (con derating)
ProduttoreToshiba
Peso3.9 kg

🛠 Montaggio Meccanico

  • Scocche compatte (monofase 200v 0.4-2.2 kw, trifase 400v 0.75-2.2 kw): aggancio rapido su guida din standard da 35 mm tramite apposito kit accessorio, oppure fissaggio diretto sulla piastra di fondo del quadro tramite asole superiori/inferiori (2 o 4 viti m4)
  • Spazio di rispetto: almeno 100 mm sopra e sotto l'unità per il libero flusso d'aria indotto dalla ventola
  • Scocche medie e grandi (trifase 400v 5.5-22 kw): montaggio esclusivo a parete tramite 4 viti di fissaggio (m4 o m5); non è consentito l'uso di agganci rapidi a clip per il peso elevato e le vibrazioni
  • Spazio di rispetto: almeno 100 mm sopra e sotto; i modelli oltre 5.5 kw integrano ventole ad alta portata e richiedono corretto ricircolo d'aria
  • Accortezza smart side-by-side: se la temperatura ambientale interna al quadro è sotto i 40°c, è consentita l'installazione affiancata a contatto (zero-clearance) rimuovendo l'etichetta di protezione superiore

💻 Configurazione Software

  • Software applicativo: toshiba pcm002z (parametrizzazione, monitoraggio, diagnostica)
  • Driver hardware: toshiba usb-485-2w driver o usb001z driver
  • Connessione fisica: collegare l'inverter spento al pc tramite modulo usb001z inserito nella porta rj45; alimentare l'azionamento; avviare il software e selezionare la porta com virtuale corretta
  • Lettura parametri: avviare la sessione online per importare la mappa dei parametri dall'inverter al pc
  • Clonazione rapida: salvare il file di backup su pc, connettere il secondo azionamento della stessa taglia e lanciare la scrittura massiva in meno di 10 secondi
  • Monitoraggio real-time: funzione trend tool per visualizzare giri motore, coppia e corrente istantanea
  • Porta di comunicazione: canale seriale integrato sul connettore rj45 frontale; protocollo modbus rtu / toshiba inverter protocol; interfaccia rs485 a 2 fili; velocità massima 38.400 bps
  • Moduli opzionali di rete: profibus-dp, profinet, ethercat, ethernet/ip, canopen

⚡ Sicurezza e Cablaggio

  • Prima di collegamenti sulla morsettiera di potenza (r/s/t ingresso, u/v/w uscita), togliere tensione e attendere almeno 15 minuti
  • Verificare visivamente che la spia rossa di presenza carica sui condensatori del bus dc (charge lamp) sia completamente spenta
  • Utilizzare obbligatoriamente cavi schermati per il collegamento del motore, tenuti separati dai conduttori di segnale analogico/digitale

📝 Note Extra

Parametri principali: au1, acc, dec, fh, ul, ll. Selezione comando: cnod (0=locale, 1=morsettiera, 2=seriale). Selezione frequenza: fnod. Controllo motore: pt (0=v/f, 1=coppia variabile, 2=torque boost, 3=vettoriale sensorless, 6=pm). Protezione motore: thr. Codici errore: oc1/oc2/oc3 (sovracorrente), ol1/ol2 (sovraccarico), op1/op2/op3 (sovratensione).

Come si configura la rampa di decelerazione per evitare il blocco per sovratensione quando si arresta una pompa da cinque virgola cinque chilowatt ad alta inerzia? +

Si aumenta il tempo nel parametro dec e si attiva la protezione da sovratensione nel parametro f trecento cinque.

Quale parametro permette di regolare la frequenza portante pwm per ridurre le risonanze acustiche del motore senza surriscaldare i moduli? +

Si modifica il valore espresso in chilohertz nel parametro cf monitorando la stabilità termica del dispositivo.

Come si configura l'ingresso analogico rrai per accettare un trasmettitore di pressione con segnale a quattro venti milliampere? +

Si imposta il parametro fmod a due e si posiziona il relativo commutatore hardware sulla scheda di controllo.

Qual è la corretta procedura software per eseguire l'autotuning dei parametri del motore asincrono senza scollegare il giunto meccanico? +

Si inserisce il valore due nel parametro au tre avviando la procedura di identificazione statica automatica a rotore fermo.

Come si programma l'uscita a relè ro1 per segnalare lo stato di marcia effettiva del motore all'automazione del quadro esterno? +

Si configura il parametro f cento trenta impostando il codice numerico corrispondente alla segnalazione di inverter in esecuzione logica.

Quale parametro determina il comportamento del dispositivo nel caso si verifichi la perdita completa del segnale di riferimento analogico? +

Si imposta la logica di sicurezza nel parametro f seicento trenta definendo l'arresto o il mantenimento dell'ultima frequenza.

Come si configura la funzione multibanda per saltare las frequenze critiche che innescano forti vibrazioni sulla struttura meccanica della macchina? +

Si definiscono i limiti di frequenza e la larghezza della banda vietata all'interno dei parametri del gruppo f duecento.

Quale registro modbus memorizza il contatore dell'energia elettrica consumata espressa in chilovattora per scopi di analisi dei consumi energetici? +

Il valore cumulativo è archiviato continuamente nei registri del gruppo f settecento ed è accessibile in sola lettura tramite seriale.

Come si imposta un livello di boost di coppia manuale alla partenza per vincere l'attrito statico iniziale di un carico pesante? +

Si aumenta la percentuale di tensione a frequenza zero intervenendo direttamente sul parametro di compensazione ub.

Quale bit del parametro di blocco del pannello operatore impedisce manomissioni lasciando attivo solo il pulsante di arresto di emergenza? +

Si inserisce il codice di protezione nel parametro f settecento per vincolare l'accesso ai menu della tastiera frontale.
PERCHà SCEGLIERE QUESTA SERIE
Doppio processore DSP integrato
Logica di calcolo ultra-veloce che garantisce accelerazioni e decelerazioni fulminee con stabilità dinamica assoluta.
Algoritmo sensorless Toshiba >200% coppia
Controllo vettoriale proprietario che eroga oltre il 200% di coppia stazionaria a 0Hz su asincroni e sincroni PM.
Doppia classificazione ND/HD nativa
Gestione a doppio rating per ottimizzare la taglia dell'inverter in base al carico.
Affidabilità e longevità da record
Prodotto storico di riferimento per la robustezza componentistica, garantito per applicazioni industriali critiche e di sollevamento.
