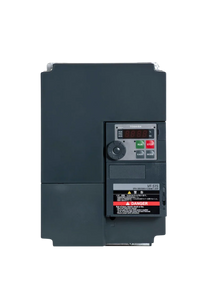

Inverter TOSHIBA VFS15 4037PL1-W1

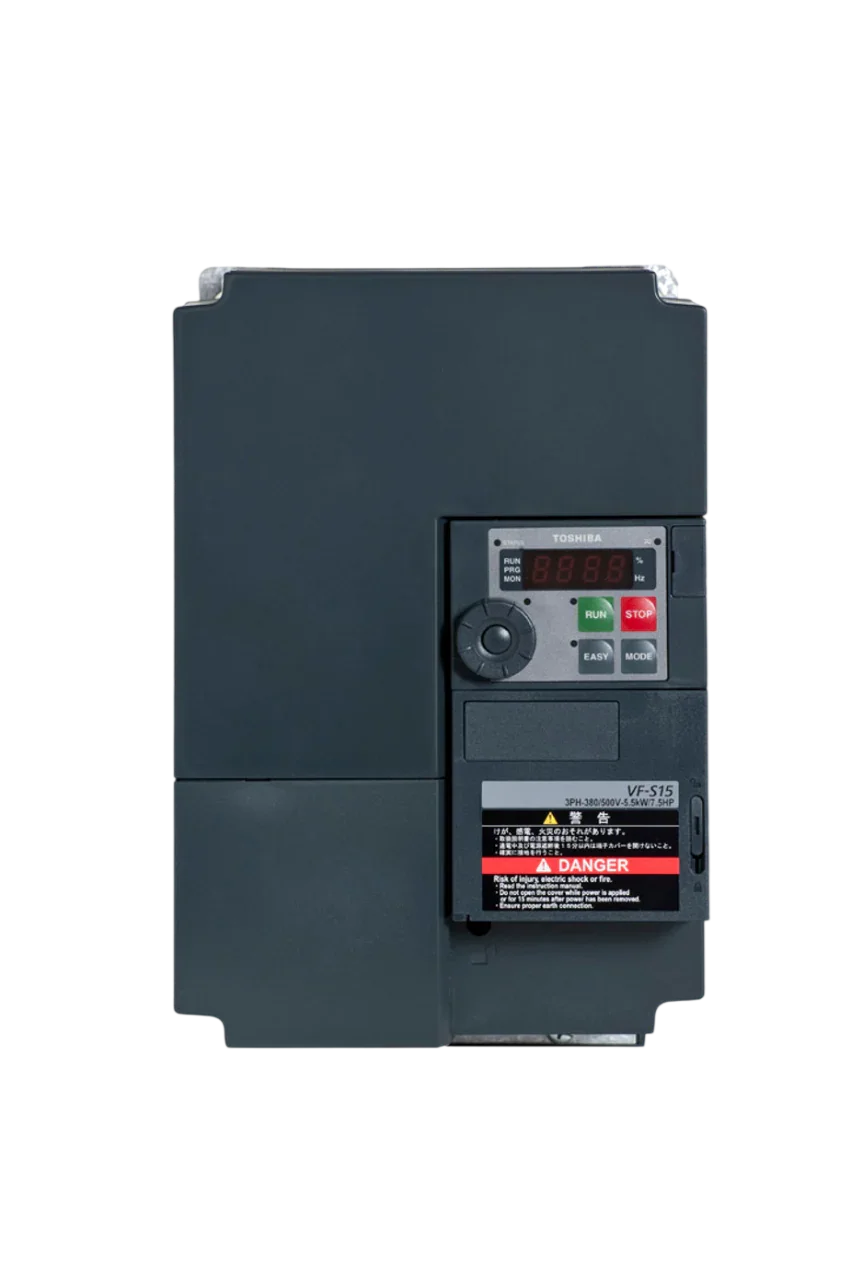

Inverter TOSHIBA VFS15 4037PL1-W1
Inverter TOSHIBA VFS15 4037PL1-W1
Toshiba
4,9
+300 recensioni Ebay

Inverter VFS15 4037PL1-W1

4 kW 9,5A 400V 3ph Più info

USD313.00
IVA esclusa (Reverse Charge UE)
USD381.86
IVA inclusa
Aggiungi al carrello
Disponibile
Consegna tra il
Consegna stimata...
DHL
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
In 24 ore ottieni:
Verifica compatibilità Consulenza completa Miglior prezzo garantito
TRANSIZIONE 5.0 Idoneo agli incentivi industriali
Scopri i requisiti
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
SerieVFS15
SKUInverter TOSHIBA VFS15 4037PL1-W1
Specifiche elettriche
Potenza: 3.7 kw Tensione: 380-480v ac trifase Frequenza: 0.1 - 500 hz Sovraccarico: 150% per 60s, 200% per 0.5s
Motore e logica
Controllo: v/f e vettoriale (sensorless) Risparmio: modalità risparmio energetico pto Pid: regolatore pid integrato avanzato
Hardware e dotazione
Filtro emc: integrato ad alte prestazioni Protezione: grado ip20 Durata: condensatori a lunga vita (10 anni) Porte com: rs-485 integrata
Sicurezza e ambiente
Sicurezza sto: integrata di serie (sil2/pl d) Certificazioni: ce, ul, csa, rohs Ambiente: operativo fino a 60°c (con derating)
ProduttoreToshiba
Peso2.2 kg

🛠 Montaggio Meccanico

  • Scocche compatte (monofase 200v 0.4-2.2 kw, trifase 400v 0.75-2.2 kw): aggancio rapido su guida din standard da 35 mm tramite apposito kit accessorio, oppure fissaggio diretto sulla piastra di fondo del quadro tramite asole superiori/inferiori (2 o 4 viti m4)
  • Spazio di rispetto: almeno 100 mm sopra e sotto l'unità per il libero flusso d'aria indotto dalla ventola
  • Scocche medie e grandi (trifase 400v 5.5-22 kw): montaggio esclusivo a parete tramite 4 viti di fissaggio (m4 o m5); non è consentito l'uso di agganci rapidi a clip per il peso elevato e le vibrazioni
  • Spazio di rispetto: almeno 100 mm sopra e sotto; i modelli oltre 5.5 kw integrano ventole ad alta portata e richiedono corretto ricircolo d'aria
  • Accortezza smart side-by-side: se la temperatura ambientale interna al quadro è sotto i 40°c, è consentita l'installazione affiancata a contatto (zero-clearance) rimuovendo l'etichetta di protezione superiore

💻 Configurazione Software

  • Software applicativo: toshiba pcm002z (parametrizzazione, monitoraggio, diagnostica)
  • Driver hardware: toshiba usb-485-2w driver o usb001z driver
  • Connessione fisica: collegare l'inverter spento al pc tramite modulo usb001z inserito nella porta rj45; alimentare l'azionamento; avviare il software e selezionare la porta com virtuale corretta
  • Lettura parametri: avviare la sessione online per importare la mappa dei parametri dall'inverter al pc
  • Clonazione rapida: salvare il file di backup su pc, connettere il secondo azionamento della stessa taglia e lanciare la scrittura massiva in meno di 10 secondi
  • Monitoraggio real-time: funzione trend tool per visualizzare giri motore, coppia e corrente istantanea
  • Porta di comunicazione: canale seriale integrato sul connettore rj45 frontale; protocollo modbus rtu / toshiba inverter protocol; interfaccia rs485 a 2 fili; velocità massima 38.400 bps
  • Moduli opzionali di rete: profibus-dp, profinet, ethercat, ethernet/ip, canopen

⚡ Sicurezza e Cablaggio

  • Prima di collegamenti sulla morsettiera di potenza (r/s/t ingresso, u/v/w uscita), togliere tensione e attendere almeno 15 minuti
  • Verificare visivamente che la spia rossa di presenza carica sui condensatori del bus dc (charge lamp) sia completamente spenta
  • Utilizzare obbligatoriamente cavi schermati per il collegamento del motore, tenuti separati dai conduttori di segnale analogico/digitale

📝 Note Extra

Parametri principali: au1, acc, dec, fh, ul, ll. Selezione comando: cnod (0=locale, 1=morsettiera, 2=seriale). Selezione frequenza: fnod. Controllo motore: pt (0=v/f, 1=coppia variabile, 2=torque boost, 3=vettoriale sensorless, 6=pm). Protezione motore: thr. Codici errore: oc1/oc2/oc3 (sovracorrente), ol1/ol2 (sovraccarico), op1/op2/op3 (sovratensione).

Come si configura il controllore pid integrato per regolare la portata costante di un ventilatore industriale tramite sensore di retroazione? +

Si abilitano le funzioni del gruppo f trecento sessanta definendo la sorgente del setpoint il canale analogico e i guadagni stabili.

Quale codice di errore sul display identifica la mancanza di una delle tre fasi sulla linea di alimentazione di rete alternata? +

Il display visualizza la sigla eph zero ed è possibile configurare la tolleranza o la disattivazione nel parametro f seicento diciannove.

Come si programma un ingresso digitale per effettuare la commutazione rapida tra la rampa di accelerazione primaria e quella secondaria? +

Si imposta il codice della funzione di scambio rampe su un ingresso libero del gruppo f cento definendo i secondi in dec due.

Qual è la minima resistenza di frenatura esterna espressa in ohm collegabile ai terminali dedicati senza rischiare danni al chopper interno? +

Il valore ohmico non deve mai scendere sotto la soglia limite specificata nelle tabelle hardware per la taglia da tre virgola sette chilowatt.

Come si attiva la funzione di cattura al volo per agganciare un motore che sta ancora girando per inerzia prima dell'avvio? +

Si modifica il parametro f trecento uno impostando la modalità di avviamento con ricerca automatica della velocità reale del rotore.

Quale parametro definisce la costante di tempo del filtro software applicato all'ingresso per stabilizzare un riferimento affetto da rumore? +

Si incrementa il valore espresso in secondi nel parametro f duemila uno per smorzare repentine oscillazioni della velocità impostata.

Come si programma l'uscita analogica am per fornire un segnale in tensione proporzionale esclusivamente alla corrente reale del motore elettrico? +

Si configura il parametro f seicento settanta inserendo il codice relativo alla corrente e si verifica la posizione del potenziometro.

Quale registro di diagnostica interna memorizza lo storico esatto degli ultimi guasti avvenuti con i valori elettrici di blocco? +

Le informazioni dettagliate sulle anomalie riscontrate sono salvate e consultabili in sola lettura all'interno del menu log dello schermo lcd.

Come si configura l'inverter per limitare la corrente massima assorbita dalla rete per non superare la potenza contrattuale del quadro? +

Si imposta la soglia percentuale di limitazione all'interno del parametro f seicento uno per prevenire lo sgancio istantaneo.

Quale accorgimento previene l'attivazione della protezione termica virtuale del motore quando questo lavora a lungo a frequenze inferiori a dieci hertz? +

Si imposta il parametro tlm sul codice di motore servoventilato per modificare l'algoritmo di calcolo termico software.
PERCHà SCEGLIERE QUESTA SERIE
Doppio processore DSP integrato
Logica di calcolo ultra-veloce che garantisce accelerazioni e decelerazioni fulminee con stabilità dinamica assoluta.
Algoritmo sensorless Toshiba >200% coppia
Controllo vettoriale proprietario che eroga oltre il 200% di coppia stazionaria a 0Hz su asincroni e sincroni PM.
Doppia classificazione ND/HD nativa
Gestione a doppio rating per ottimizzare la taglia dell'inverter in base al carico.
Affidabilità e longevità da record
Prodotto storico di riferimento per la robustezza componentistica, garantito per applicazioni industriali critiche e di sollevamento.

RICHIEDI QUOTAZIONE

e ottieni risposta in 24h massimo.

×
Inviando questo modulo accetti il trattamento dei dati secondo la nostra Informativa sulla Privacy.
