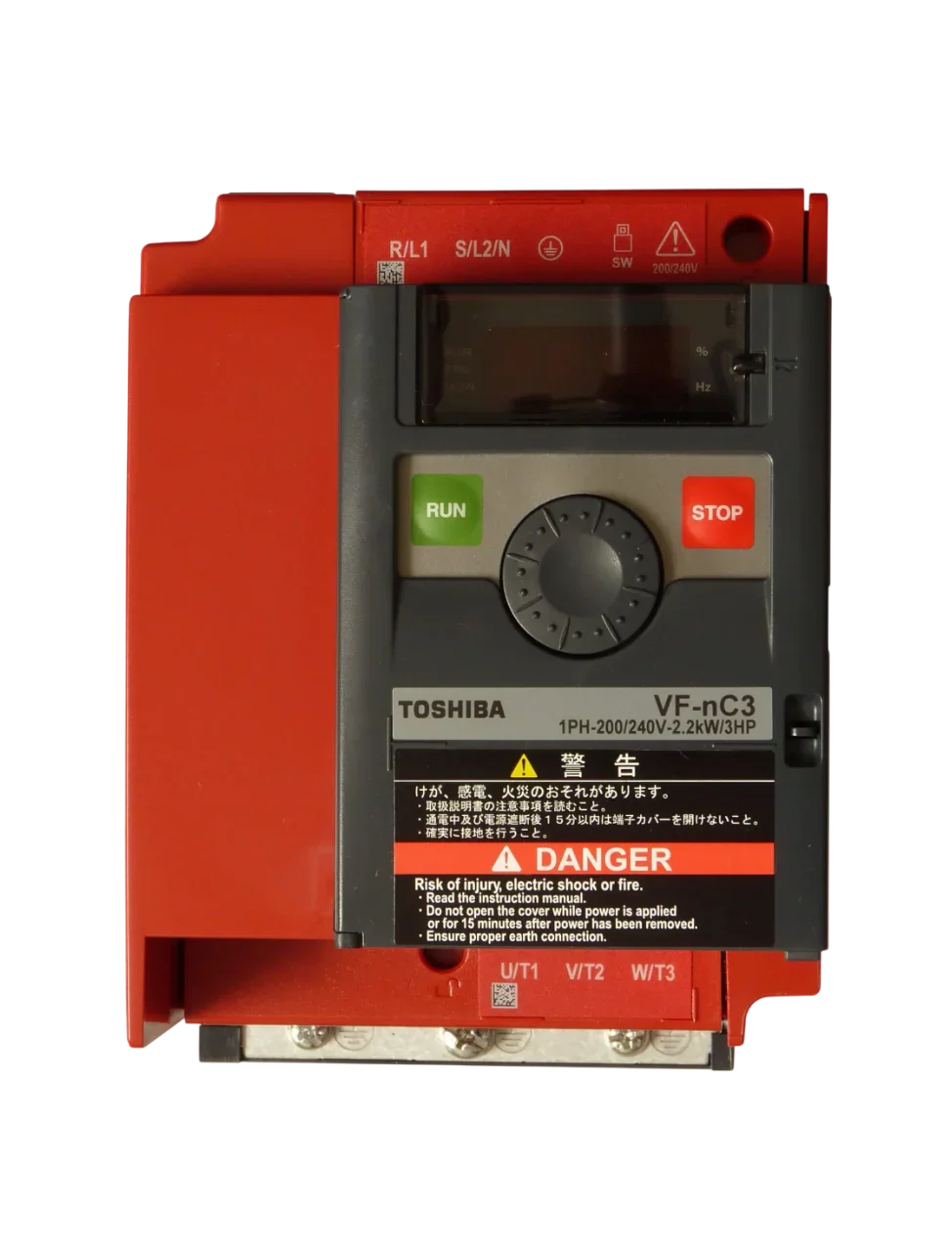

Inverter VFNC3S 2022PL
2,2 kW 9,57A 230V 1ph
Più info
USD226.00
IVA esclusa (Reverse Charge UE)
USD275.72
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | VFNC3S |
| SKU | Inverter TOSHIBA VFNC3S 2022PL |
| Specifiche elettriche |
Potenza: 2.2 kw
Tensione: 200-240v ac trifase/monofase
Frequenza: 0.1 - 500 hz
Sovraccarico: 150% per 60s, 200% per 0.5s
|
| Motore e logica |
Controllo: v/f e vettoriale (sensorless)
Risparmio: modalità risparmio energetico pto
Pid: regolatore pid integrato avanzato
|
| Hardware e dotazione |
Filtro emc: integrato ad alte prestazioni
Protezione: grado ip20
Durata: condensatori a lunga vita (10 anni)
Porte com: rs-485 integrata
|
| Sicurezza e ambiente |
Sicurezza sto: integrata di serie (sil2/pl d)
Certificazioni: ce, ul, csa, rohs
Ambiente: operativo fino a 60°c (con derating)
|
| Produttore | Toshiba |
| Peso | 1.5 kg |
🛠 Montaggio Meccanico
- Fattore di forma miniaturizzato per scatole di comando o piccoli quadri elettrici
- Ancoraggio verticale a pannello tramite asole per viti posteriori; supporta guida din 35 mm con piastra accessoria opzionale
- Resistenza termica estesa: da -10°c a +50°c senza declassamento della corrente nominale
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Trattamento chimico superficiale di tropicalizzazione sui circuiti stampati (polveri conduttive, umidità, ambienti chimici aggressivi)
- Accortezza smart side-by-side: montaggio affiancato continuo a contatto laterale (zero-clearance) supportato
💻 Configurazione Software
- Software: toshiba pcm002z
- Selezione rapida da tastiera: rotella "easy key" (turn-and-push dial)
- Parametri: acc/dec (rampe), fr (direzione marcia), pt (algoritmo vettoriale: 0=v/f, 2=torque boost, 3=vettoriale sensorless)
- Origine comandi: cnod (0=morsettiera esterna, 1=locale tasti run/stop), fnod (0=rotella potenziometro, 1=ingresso analogico via)
- Connessione: connettore rj45 frontale per rs485, adattatore opzionale usb-rs485
⚡ Sicurezza e Cablaggio
- Sezionare la linea principale prima di rimuovere la calotta di plastica per accedere ai morsetti
- Attendere tassativamente almeno 15 minuti dopo lo spegnimento dei led prima di toccare parti metalliche
- Collegare saldamente a terra il perno dello chassis
- Motore trifase a valle deve essere obbligatoriamente connesso a triangolo (δ) per operare a 230v trifase (ingresso monofase)
📝 Note Extra
Filtro emc residenziale integrato categoria c1 (en61800-3), idoneo per ambito civile/domestico/commerciale senza filtri esterni aggiuntivi. Protocollo modbus rtu / toshiba proprietario fino a 38.4 kbps. Morsettiera: 4 ingressi digitali, 1 ingresso analogico via + 1 vib, 1 uscita analogica 4-20ma/0-20ma, 1 uscita relè (fla/flb/flc).
Come si configura questo azionamento alimentato in monofase per erogare la massima coppia di spunto a un motore trifase a triangolo?
Si inserisce il valore di corrente corretto nel parametro thm e si abilita il controllo vettoriale dinamico nel parametro pt.
Quale parametro permette di regolare la frequenza portante pwm per ridurre i disturbi radio sulle apparecchiature elettroniche vicine?
Si riduce il valore in chilohertz impostando il parametro cf prestando attenzione all'aumento del rumore magnetico del motore.
Come si configura il controllore pid integrato per regolare la pressione costante di un impianto idrico tramite sensore?
Si attivano le funzioni speciali del gruppo f359 definendo il canale di retroazione e i parametri proporzionali.
Quale terminale della morsettiera di controllo deve essere utilizzato per collegare lo schermo del cavo analogico evitando loop di terra?
Lo schermo del cavo deve essere fissato alla staffa metallica di terra messa a disposizione sul telaio inferiore dell'inverter.
Come si programma un ingresso digitale multifunzione per effettuare il reset a distanza di un'anomalia senza toccare la tastiera?
Si configura l'ingresso selezionato tramite i parametri del gruppo f111 immettendo il codice di funzione reset esterno.
Quale codice di errore sul display identifica un problema di surriscaldamento del radiatore di alluminio di questo modello compatto?
Il display visualizza la sigla oh ed è necessario verificare la pulizia delle feritoie di aerazione dello chassis.
Come si mappa l'uscita a collettore aperto out1 per segnalare che la velocità del motore è inferiore alla soglia minima impostata?
Si assegna la funzione di rilevamento frequenza minima al parametro f130 inserendo il valore hertz nel registro f100.
Quale registro della mappa di comunicazione permette di monitorare in tempo reale il valore della tensione presente sul bus continuo?
Il dato espresso in volt è leggibile interpellando l'indirizzo speciale fa trenta tramite protocollo modbus rtu master.
Come si attiva la funzione di risparmio energetico automatico per ottimizzare la tensione di magnetizzazione quando il carico cala?
Si imposta il parametro pt al valore uno per adattare dinamicamente la curva caratteristica v f alle reali condizioni operative.
Quale opzione permette di escludere completamente il pannello operatore frontale per impedire manomissioni dei parametri di marcia?
Si inserisce una chiave numerica di blocco all'interno del parametro f700 disabilitando la tastiera ad esclusione del tasto stop.
