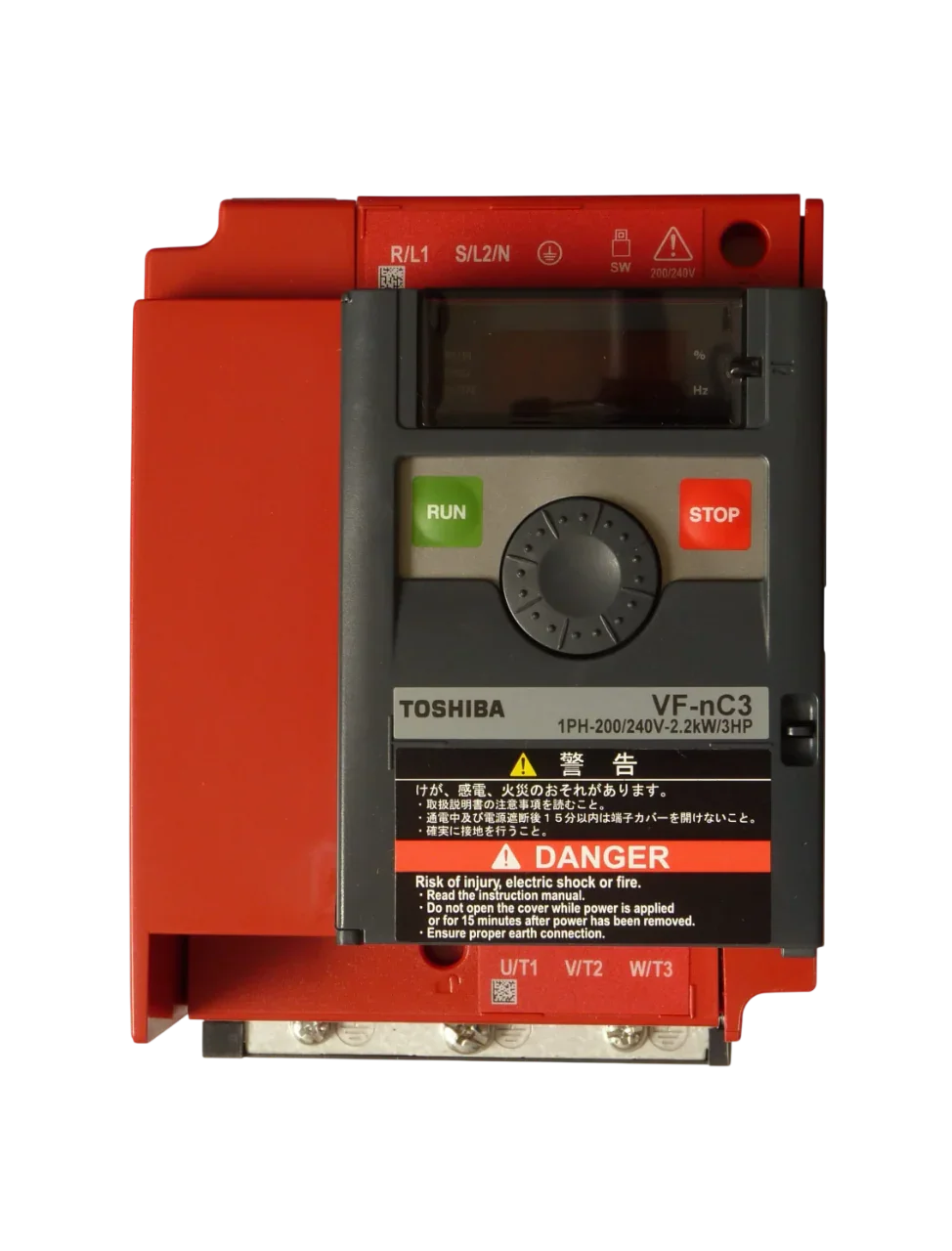

Inverter VFNC3S 2015PL
1,5 kW 230V 6,52A 1ph
Più info
USD197.00
IVA esclusa (Reverse Charge UE)
USD240.34
IVA inclusa
Disponibile
Consegna tra il
Consegna stimata...
Spedizione express
€ 11,00
Verifica compatibilità
Spedizioni express in 24/48h
Prodotti certificati Garanzia 24 mesi
Supporto post-vendita
Accessori compatibili
Documentazione
Specifiche tecniche
Guida installazione
Domande frequenti
| Serie | VFNC3S |
| SKU | Inverter TOSHIBA VFNC3S 2015PL |
| Specifiche elettriche |
Potenza: 1.5 kw
Tensione: 200-240v ac trifase/monofase
Frequenza: 0.1 - 500 hz
Sovraccarico: 150% per 60s, 200% per 0.5s
|
| Motore e logica |
Controllo: v/f e vettoriale (sensorless)
Risparmio: modalità risparmio energetico pto
Pid: regolatore pid integrato avanzato
|
| Hardware e dotazione |
Filtro emc: integrato ad alte prestazioni
Protezione: grado ip20
Durata: condensatori a lunga vita (10 anni)
Porte com: rs-485 integrata
|
| Sicurezza e ambiente |
Sicurezza sto: integrata di serie (sil2/pl d)
Certificazioni: ce, ul, csa, rohs
Ambiente: operativo fino a 60°c (con derating)
|
| Produttore | Toshiba |
| Peso | 1.5 kg |
🛠 Montaggio Meccanico
- Fattore di forma miniaturizzato per scatole di comando o piccoli quadri elettrici
- Ancoraggio verticale a pannello tramite asole per viti posteriori; supporta guida din 35 mm con piastra accessoria opzionale
- Resistenza termica estesa: da -10°c a +50°c senza declassamento della corrente nominale
- Spazio di rispetto: almeno 100 mm sopra e sotto
- Trattamento chimico superficiale di tropicalizzazione sui circuiti stampati (polveri conduttive, umidità, ambienti chimici aggressivi)
- Accortezza smart side-by-side: montaggio affiancato continuo a contatto laterale (zero-clearance) supportato
💻 Configurazione Software
- Software: toshiba pcm002z
- Selezione rapida da tastiera: rotella "easy key" (turn-and-push dial)
- Parametri: acc/dec (rampe), fr (direzione marcia), pt (algoritmo vettoriale: 0=v/f, 2=torque boost, 3=vettoriale sensorless)
- Origine comandi: cnod (0=morsettiera esterna, 1=locale tasti run/stop), fnod (0=rotella potenziometro, 1=ingresso analogico via)
- Connessione: connettore rj45 frontale per rs485, adattatore opzionale usb-rs485
⚡ Sicurezza e Cablaggio
- Sezionare la linea principale prima di rimuovere la calotta di plastica per accedere ai morsetti
- Attendere tassativamente almeno 15 minuti dopo lo spegnimento dei led prima di toccare parti metalliche
- Collegare saldamente a terra il perno dello chassis
- Motore trifase a valle deve essere obbligatoriamente connesso a triangolo (δ) per operare a 230v trifase (ingresso monofase)
📝 Note Extra
Filtro emc residenziale integrato categoria c1 (en61800-3), idoneo per ambito civile/domestico/commerciale senza filtri esterni aggiuntivi. Protocollo modbus rtu / toshiba proprietario fino a 38.4 kbps. Morsettiera: 4 ingressi digitali, 1 ingresso analogico via + 1 vib, 1 uscita analogica 4-20ma/0-20ma, 1 uscita relè (fla/flb/flc).
Come si configura la rampa di decelerazione per evitare il blocco per sovratensione quando si arresta un carico ad alta velocità?
Si estende il tempo espresso in secondi nel parametro dec e si abilita la limitazione automatica del bus continuo in f305.
Quale parametro stabilisce il tempo di filtro software applicato alla morsettiera per stabilizzare il riferimento del potenziometro?
Si incrementa il valore all'interno del parametro f209 per smorzare le fluttuazioni causate da disturbi elettrici indotti.
Come si configura l'uscita analogica fm per fornire un segnale proporzionale alla corrente reale erogata dal modulo di potenza?
Si imposta il parametro f005 sul codice corrispondente alla corrente di uscita calibrando lo zero con f670.
Qual è la minima resistenza di frenatura esterna espressa in ohm installabile su questa taglia da uno virgola cinque chilowatt?
Il valore ohmico non deve mai scendere sotto il limite strutturale di quaranta ohm per non distruggere i transistor del chopper.
Come si programma l'inverter per ripartire in modo autonomo dopo la scomparsa di un errore causato da una fluttuazione temporanea della rete?
Si definisce il numero di tentativi e il ritardo di riarmo modificando i registri contenuti nel gruppo f300.
Quale codice di errore identifica la mancanza di carico in uscita o la rottura di una fase del cavo di collegamento del motore?
Il display mostra la sigla eph0 ed è possibile configurare l'esclusione della protezione agendo sul parametro f608.
Come si configura un ingresso digitale per forzare il motore a girare alla frequenza fissa di manutenzione in modalità jog locale?
Si assegna la funzione jog a un ingresso della morsettiera tramite il gruppo f111 definendo la velocità nel registro f240.
Quale registro di diagnostica memorizza lo stato delle variabili elettriche registrate esattamente al momento dell'ultimo blocco?
Le informazioni dettagliate sulle anomalie intercorse sono salvate e consultabili all'interno dei parametri della serie f700.
Come si imposta il valore della corrente nominale del motore asincrono se questo presenta un numero di poli superiore a quattro?
Si inseriscono i dati esatti estratti dalla targa del motore modificando il parametro thm per la protezione termica elettronica.
Quale modifica permette di invertire il senso di rotazione iniziale del motore senza modificare i collegamenti fisici dei cavi di potenza?
Si interviene sul parametro fr impostando il valore uno per invertire la sequenza delle fasi logiche di uscita.
