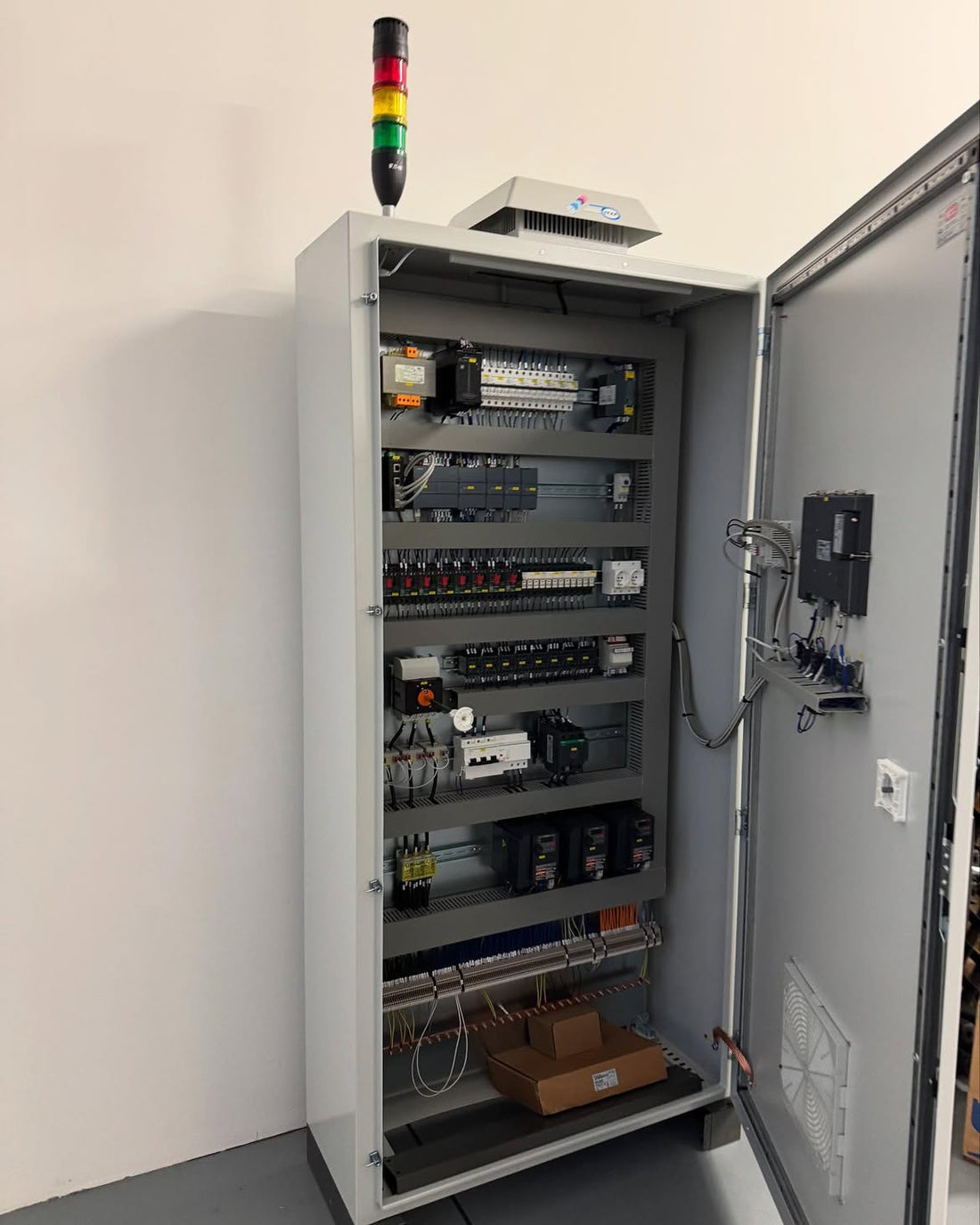

Nella progettazione di quadri elettrici per macchinari industriali, la scelta dell'azionamento non si limita al prezzo del singolo componente, ma coinvolge i costi complessivi di montaggio, cablaggio e sicurezza funzionale. L'inverter invt gd28 presenta un costo a carrello di poco superiore rispetto allo storico invt gd20, eppure consente un risparmio netto sul costo totale dell'armadio elettrico. Il motivo principale è l'integrazione a bordo della funzione safe torque off con livello di sicurezza sil3 e ple, un equipaggiamento che nel vecchio modello imponeva l'aggiunta di contattori ausiliari, relè di sicurezza dedicati e ore di manodopera in cablaggio.
Per adeguare un impianto gestito da gd20 alla direttiva macchine europea en iso 13849-1 (performance level e) era necessario realizzare una catena di sicurezza esterna. Questa configurazione richiedeva l'installazione di almeno due teleruttori a valle o a monte dell'inverter per interrompere fisicamente la potenza al motore, oltre a un modulo di sicurezza dedicato con feedback di monitoraggio sui contatti ausiliari. Con il gd28, la disconnessione della coppia avviene a livello elettronico interno tramite due canali indipendenti ridondati, eliminando componenti elettromeccanici soggetti a usura e arco voltaico.
Come funziona il circuito safe torque off integrato nel gd28
La funzione sto dell'inverter invt gd28 agisce disabilitando direttamente i segnali di pilotaggio dei transistor igbt di uscita. Questo meccanismo previene la generazione del campo magnetico rotante e impedisce qualunque avviamento accidentale del rotore, garantendo:
- Certificazione tüv per categoria 4 / sil3: conformità immediata alle verifiche ispettive e agli standard ce senza calcoli complessi per le catene di sicurezza dei teleruttori.
- Assenza di parti meccaniche in movimento: nessun contatto che possa incollarsi a seguito di un cortocircuito, riducendo le probabilità di fermo produttivo imprevisto.
- Morsetti dedicati h1 e h2: cablaggio pulito a morsetto estraibile con ponticello di serie, pronto per essere collegato direttamente a pulsanti di emergenza a doppio canale o barriere fotoelettriche.
Doppio declassamento di carico: un altro fattore di risparmio diretto
Oltre alla sicurezza integrata, il gd28 introduce la doppia classificazione tra heavy duty (sovraccarico al 150% per carichi gravosi) e normal duty (sovraccarico al 120% per carichi quadratici come ventilatori, soffianti e pompe). A differenza del gd20, dove la scelta della taglia era vincolata a un solo profilo di corrente, nel gd28 un modello nominale da 5.5 kw può essere configurato in normal duty per gestire motori da 7.5 kw su pompe centrifughe. Questa caratteristica permette di evitare l'acquisto di una taglia superiore di inverter su tutte le applicazioni a coppia quadratica, generando un risparmio netto ulteriore rispetto alla gamma precedente.
Ordina la serie invt gd28 su lordnes.shop
Ottimizza il budget dei tuoi quadri elettrici azzerando relè di sicurezza esterni con la gamma di inverter invt gd28 pronta a magazzino.
Se il tuo impianto richiede necessariamente il vecchio codice articolo per sostituzioni dirette, puoi ancora ordinare i componenti della serie inverter invt gd20 a esaurimento scorte fino alla fine dei lotti disponibili.
